Tubo inciso in PTFE viene utilizzato principalmente nella produzione di dispositivi medici di alta precisione , compresi cateteri cardiovascolari, stent vascolari e impianti neurali. Il suo valore fondamentale risiede nel combinare un attrito estremamente basso con un'eccezionale biocompatibilità e resistenza chimica, rendendolo indispensabile ovunque i tubi debbano scivolare dolcemente all'interno del corpo umano senza innescare reazioni avverse. Applicato tramite incisione chimica ai diametri esterni del catetere e utilizzato insieme al tubo termoretraibile in FEP, il tubo inciso in PTFE forma un rivestimento interno durevole del lume che riduce drasticamente l'attrito mantenendo l'integrità strutturale.
Cos'è Tubo inciso in PTFE e come è fatto?

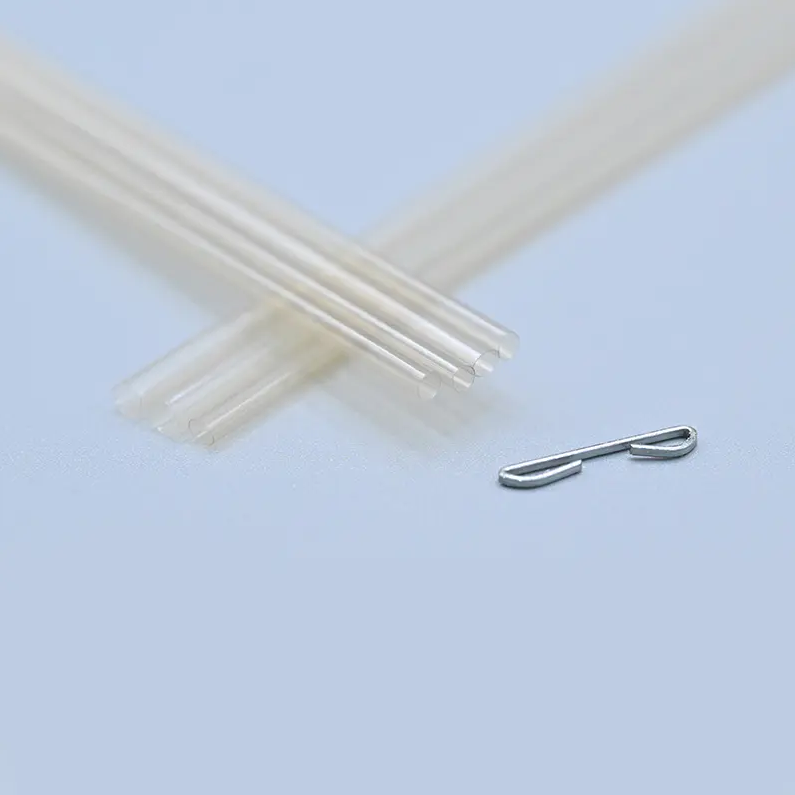

Il tubo inciso in PTFE (politetrafluoroetilene) è un tubo in fluoropolimero specializzato la cui superficie esterna è stata trattata chimicamente per migliorare la capacità di adesione. Nel suo stato naturale, il PTFE è notoriamente difficile da incollare ad altri materiali a causa delle sue proprietà antiaderenti. L'attacco chimico, in genere utilizzando naftalene di sodio o reagenti simili, modifica la superficie a livello molecolare, creando siti reattivi che consentono agli adesivi e ai rivestimenti di formare un forte legame.
Nelle applicazioni per dispositivi medici, il tubo in PTFE inciso viene rivestito sul diametro esterno (OD) dei cateteri e quindi accoppiato con una guaina termorestringente in FEP (etilene propilene fluorurato). Quando il FEP si restringe sotto il calore, incapsula il rivestimento in PTFE e lo blocca saldamente in posizione, formando un lume interno liscio e a basso attrito. Questa costruzione bimateriale è ampiamente utilizzata nei cateteri interventistici e chirurgici.
Principali applicazioni del tubo inciso in PTFE
Il tubo inciso in PTFE è ampiamente utilizzato nelle discipline cardiovascolari e neurochirurgiche, dove precisione e biocompatibilità non sono negoziabili. Di seguito sono elencate le principali aree di applicazione:
Cateteri cardiovascolari
Nelle procedure di cateterismo cardiaco, il catetere deve percorrere percorsi arteriosi tortuosi con una resistenza minima. Il tubo inciso in PTFE fornisce il rivestimento interno a basso attrito che consente ai fili guida e ai cateteri a palloncino di avanzare senza intoppi, riducendo i tempi procedurali e minimizzando il trauma dei vasi. La sua inerzia chimica garantisce che non reagisca con mezzi di contrasto, soluzioni saline o componenti del sangue.
Sistemi di rilascio di stent vascolari
I cateteri per il rilascio di stent richiedono una spinta e una tracciabilità precise. Il rivestimento in PTFE riduce l'attrito tra lo stent e la parete del catetere, consentendo un posizionamento controllato e accurato dello stent. Negli interventi vascolari coronarici e periferici, questo può fare la differenza tra un posizionamento riuscito e una complicazione procedurale.
Impianti neurali e dispositivi neurochirurgici
In neurochirurgia, i tubi incisi in PTFE vengono utilizzati negli elettrocateteri per la stimolazione cerebrale profonda (DBS), negli shunt ventricolari e in altri impianti neurali. Quello del materiale ottimo isolamento dielettrico (rigidità dielettrica di circa 60 kV/mm) protegge i segnali elettrici sensibili, mentre la sua biocompatibilità riduce al minimo la reattività dei tessuti nei periodi di impianto a lungo termine.
Endoscopia diagnostica e interventistica
I canali operativi rivestiti in PTFE negli endoscopi e nei broncoscopi beneficiano della resistenza chimica del materiale, soprattutto se esposto a detergenti e disinfettanti enzimatici. La superficie antiaderente impedisce inoltre ai depositi biologici di aderire alla parete del lume.
Cateteri a palloncino rivestiti di farmaco (DCB).
Nei sistemi a palloncino a eluizione di farmaco, il rivestimento in PTFE garantisce un facile ripiegamento e apertura del palloncino durante il gonfiaggio, pur rimanendo chimicamente inerte rispetto al rivestimento del farmaco, preservandone l'efficacia durante la somministrazione.
Sei vantaggi principali del tubo inciso in PTFE
La tabella seguente riassume i sei principali vantaggi prestazionali e la loro rilevanza per l'ingegneria dei dispositivi medici:
| Vantaggio | Parametro chiave | Vantaggio dell'applicazione |
|---|---|---|
| Lubrificazione ottimale | Coefficiente di attrito fino a 0,04 | Navigazione agevole del catetere nei vasi |
| Biocompatibilità | Conforme alla norma ISO 10993 | Sicuro per l'impianto a lungo termine |
| Isolamento dielettrico | Rigidità dielettrica ~60 kV/mm | Integrità del segnale negli impianti neurali |
| Resistenza chimica | Resistente praticamente a tutti i solventi e acidi | Stabile nei processi di sterilizzazione e pulizia |
| Resistenza agli agenti atmosferici | Stabile da -200°C a 260°C | Affidabile nella sterilizzazione (EtO, gamma, autoclave) |
| Ritardante di fiamma | Classificazione UL94 V-0 | Maggiore sicurezza negli ambienti elettrochirurgici |
Lubrificazione ottimale
Il PTFE ha uno dei coefficienti di attrito più bassi di qualsiasi materiale solido, in genere tra 0,04 e 0,10 a seconda del carico e della velocità. Per gli interventi basati su catetere, ciò significa una forza di inserimento ridotta, un minor disagio per il paziente e un minor rischio di perforazione dei vasi durante la navigazione complessa. Quando inciso e combinato con un sovratubo in FEP, questo potere lubrificante viene mantenuto mentre la forza di adesione viene notevolmente migliorata.
Biocompatibilità
Il PTFE è classificato come materiale biologicamente inerte ed è utilizzato nei dispositivi impiantabili sin dagli anni '50. Non innesca risposte infiammatorie, non assorbe prontamente le proteine ed è resistente all'adesione batterica. I tubi incisi in PTFE utilizzati nelle applicazioni cardiovascolari e neurali devono soddisfare i requisiti Norme di biocompatibilità ISO 10993 , che valutano la citotossicità, la sensibilizzazione e la tossicità sistemica, criteri che il PTFE soddisfa costantemente.
Isolamento dielettrico
Con una costante dielettrica di circa 2,1 e una rigidità dielettrica vicina a 60 kV/mm, il tubo inciso in PTFE fornisce un eccellente isolamento elettrico. Ciò è fondamentale negli elettrocateteri di stimolazione neurale e nei cateteri elettrofisiologici, dove la perdita di segnale potrebbe compromettere le prestazioni del dispositivo o causare una stimolazione involontaria dei tessuti.
Resistenza chimica
Il PTFE è chimicamente inerte verso quasi tutti i solventi, gli acidi e le basi conosciuti, inclusi l'acido solforico concentrato, l'acido fluoridrico e la maggior parte dei solventi organici. Ciò rende i tubi incisi in PTFE compatibili con agenti di sterilizzazione aggressivi e mezzi di contrasto utilizzati nelle procedure guidate da imaging. I produttori di dispositivi beneficiano di una durata di conservazione più lunga e di prestazioni stabili durante più cicli di sterilizzazione.
Resistenza agli agenti atmosferici e alla temperatura
Il PTFE mantiene le sue proprietà meccaniche e chimiche in un intervallo di temperature eccezionale, da Da -200°C a 260°C . Questa stabilità fa sì che i dispositivi mantengano la precisione dimensionale e le proprietà superficiali attraverso l'ossido di etilene (EtO), l'irradiazione gamma e la sterilizzazione in autoclave, tutti metodi comuni nella produzione di dispositivi medici.
Ritardante di fiamma
Il PTFE raggiunge un grado di ritardo di fiamma UL94 V-0, il che significa che si autoestingue entro 10 secondi dopo la rimozione di una fonte di fiamma e non gocciola particelle infiammate. Nelle applicazioni di cateteri elettrochirurgici e basati sull'energia, questa proprietà è un fattore di sicurezza critico, soprattutto negli ambienti della sala operatoria dove i rischi di accensione devono essere ridotti al minimo.
Tubo inciso in PTFE rispetto ad altri materiali per il rivestimento del catetere
Gli ingegneri dei dispositivi spesso confrontano il PTFE con materiali di rivestimento alternativi. La tabella seguente fornisce un confronto diretto:
| Materiale | Coefficiente di attrito | Biocompatibilità | Temperatura massima (°C) | Resistenza chimica | Legabilità (inciso) |
|---|---|---|---|---|---|
| PTFE (inciso) | 0,04–0,10 | Eccellente | 260 | Eccellente | Alto (dopo l'attacco) |
| FEP | 0,10–0,20 | Bene | 200 | Bene | Moderato |
| Nylon (PA) | 0,15–0,40 | Bene | 120 | Moderato | Alto |
| Sbirciare | 0,35–0,45 | Eccellente | 250 | Bene | Alto |
La combinazione del PTFE tra il minimo attrito e la più ampia resistenza chimica, abbinata all'adesione post-mordenzatura, lo rende la scelta preferita per i rivestimenti interni dei cateteri, in particolare nelle procedure complesse e minimamente invasive in cui le prestazioni del filo guida sono fondamentali.
Considerazioni sulla progettazione quando si specifica il tubo inciso in PTFE
Gli ingegneri che specificano il tubo inciso in PTFE per applicazioni su cateteri o impianti devono valutare i seguenti parametri:
- Spessore della parete: Pareti più sottili (ad esempio, 0,001"–0,003") riducono l'impronta del diametro esterno mantenendo la lubrificazione; fondamentale per i progetti di cateteri ad alto numero di French.
- Profondità e uniformità dell'incisione: Un'incisione insufficiente riduce l'adesione al FEP o agli strati adesivi; un eccessivo attacco può compromettere le proprietà meccaniche. È essenziale un'attivazione superficiale coerente su tutta la lunghezza del tubo.
- Tolleranze dimensionali: Le tolleranze del diametro interno ed esterno influiscono direttamente sulla pervietà del lume e sulla compatibilità con i fili guida (ad esempio, dimensioni standard 0,014", 0,018", 0,035").
- Compatibilità con i termorestringenti FEP: Il rapporto di restringimento, la temperatura di restringimento e lo spessore della parete del tubo superiore in FEP devono essere abbinati al rivestimento in PTFE per garantire un legame coerente e privo di vuoti.
- Metodo di sterilizzazione: Il PTFE è compatibile con la sterilizzazione con EtO, gamma ed e-beam, ma i produttori di dispositivi devono verificare che il lotto di provette specifico mantenga la stabilità dimensionale dopo la sterilizzazione.
Perché scegliere LINSTANT per Tubo inciso in PTFE Produzione
LINSTANT funziona quasi 20.000 metri quadrati di spazio produttivo in camera bianca , pienamente conforme ai requisiti GMP: una base essenziale per la produzione di tubi incisi in PTFE di grado medico che soddisfano i rigorosi requisiti dei produttori di dispositivi cardiovascolari e neurochirurgici.
La nostra infrastruttura di produzione è progettata appositamente per la produzione di precisione di tubi in fluoropolimero e comprende:
- 15 linee di estrusione importate con diverse dimensioni di viti e capacità di coestrusione a strato singolo, doppio e tre strati, consentendo la produzione di tubi in PTFE con tolleranze strette in un'ampia gamma dimensionale.
- 8 linee di estrusione PEEK dedicate , che riflette la nostra esperienza nella lavorazione dei polimeri ad alte prestazioni che si estende alle famiglie di PTFE e fluoropolimeri.
- 2 linee di stampaggio ad iniezione , supportando la fabbricazione dei componenti finali per l'assemblaggio completo del catetere.
- Quasi 100 set di attrezzature per trecciatura, avvolgimento e rivestimento , fondamentale per la produzione di alberi di catetere rinforzati che integrano rivestimenti in PTFE.
- 40 set di attrezzature per saldatura e formatura , supportando le operazioni di formatura, incollaggio e assemblaggio delle punte.
Questo ecosistema di produzione integrato significa che LINSTANT può supportare non solo la fornitura di tubi incisi in PTFE come materia prima, ma anche la sua integrazione a valle in gruppi di cateteri finiti o semilavorati, riducendo la complessità della catena di fornitura per gli OEM dei dispositivi. La nostra capacità garantisce un'evasione affidabile degli ordini anche per programmi con volumi elevati o multi-SKU , rendendo LINSTANT un partner produttivo strategico per le aziende globali di dispositivi medici.
Il tubo inciso in PTFE offre una combinazione unica di proprietà prestazionali: lubrificazione ottimale, biocompatibilità, isolamento dielettrico, resistenza chimica, stabilità della temperatura e ritardo di fiamma —che attualmente nessun altro singolo materiale è all'altezza delle applicazioni nel lume interno dei cateteri. Sia che venga utilizzata nel cateterismo cardiaco, nel posizionamento di stent vascolari o negli impianti neurali, la superficie incisa consente un legame affidabile con la guaina termoretraibile in FEP, trasformando un materiale notoriamente non adesivo in un rivestimento incollabile progettato con precisione. Poiché le procedure minimamente invasive continuano a crescere in complessità e le popolazioni di pazienti si espandono a livello globale, la domanda di tubi incisi in PTFE ad alte prestazioni non potrà che aumentare.
