A cosa serve la guaina termorestringente?

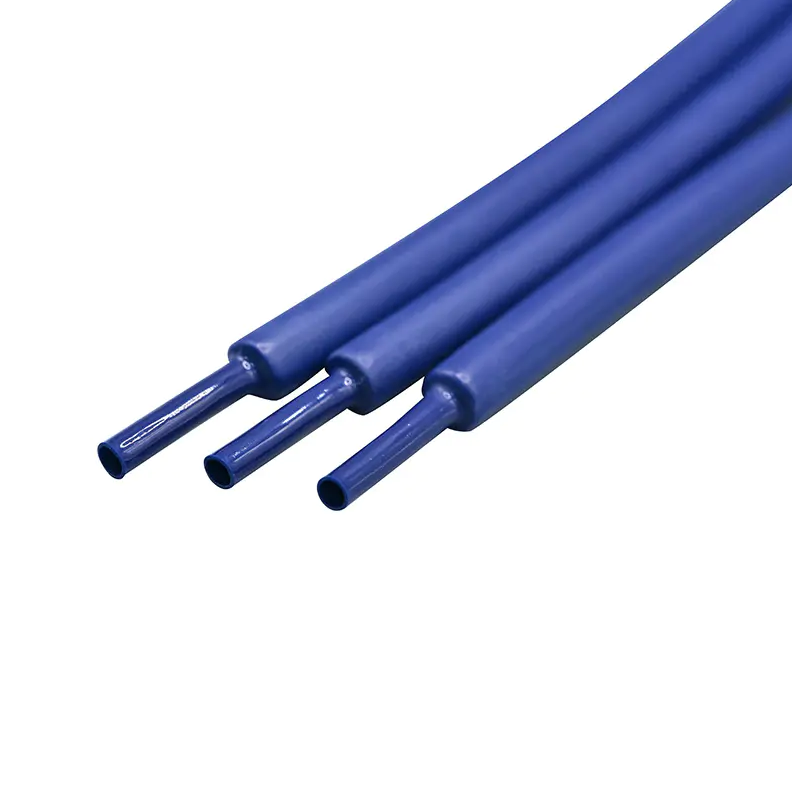

Guaina termoretraibile è un tubo termoplastico che si contrae quando esposto al calore, formando un manicotto protettivo stretto attorno a cavi, componenti o dispositivi medici . Viene utilizzato principalmente per l'isolamento elettrico, la protezione meccanica, il pressacavo, il raggruppamento e la sigillatura e, nelle applicazioni mediche, svolge un ruolo fondamentale nella costruzione del catetere, nell'incapsulamento del dispositivo e nel controllo dimensionale preciso dei gruppi di tubi.

Funzioni principali di Guaina termorestringente

La guaina termorestringente svolge un'ampia gamma di ruoli funzionali in tutti i settori. Comprendere queste applicazioni principali aiuta ingegneri e progettisti a scegliere il materiale e lo spessore delle pareti giusti per le loro esigenze specifiche.

• Isolamento elettrico: Copre conduttori esposti, giunti di saldatura e terminali per prevenire cortocircuiti e proteggere da tensioni fino a diversi kilovolt a seconda dello spessore della parete.
• Protezione meccanica: Protegge cavi e componenti da abrasioni, sostanze chimiche, radiazioni UV e ingresso di umidità.
• Pressacavo: Riduce lo stress nei punti di ingresso dei cavi, prolungando la durata dei connettori distribuendo le forze di flessione su un'area più ampia.
• Raggruppamento e organizzazione: Raggruppa più fili o tubi in un unico assieme gestibile.
• Identificazione e codifica a colori: Disponibile in numerosi colori per l'etichettatura dei circuiti, consentendo una manutenzione rapida e senza errori.
• Sigillatura: Le varianti con rivestimento adesivo creano sigilli impermeabili e ambientali attorno a giunzioni e connettori.


Tubi termorestringenti nella produzione di dispositivi medici

L'industria medica rappresenta uno degli ambienti applicativi più esigenti per le guaine termorestringenti. Qui non si tratta semplicemente di una custodia protettiva: è un componente ingegnerizzato con implicazioni dirette sulla sicurezza del paziente . La guaina termorestringente per uso medico viene utilizzata nei seguenti processi critici:

Costruzione del catetere e laminazione degli strati

La guaina termorestringente viene applicata durante l'assemblaggio del catetere per unire gli strati, controllare il diametro esterno e creare profili lisci e atraumatici. Un tipico stelo di catetere a palloncino può utilizzare a processo di termoretrazione a doppio strato per laminare uno strato di rinforzo intrecciato su un rivestimento interno, ottenendo pressioni di scoppio superiori a 20 atm mantenendo la flessibilità necessaria per la navigazione vascolare.

Formatura della punta e modellatura dell'estremità distale

L'applicazione precisa del calore attraverso la guaina termoretraibile consente una geometria della punta coerente, fondamentale per guidare i cateteri attraverso il sistema vascolare tortuoso. Le tolleranze nella formatura delle punte mediche sono spesso contenute ±0,01 mm , che richiedono tubi con rapporti di restringimento prevedibili e uniformi in ogni lotto.

Incapsulamento di sensori e componenti elettronici

I dispositivi minimamente invasivi spesso ospitano sensori di pressione, termocoppie o elementi di imaging alle loro estremità distali. La guaina termoretraibile fornisce un involucro biocompatibile che protegge questi componenti dai fluidi corporei mantenendo l'isolamento elettrico per tutta la vita utile del dispositivo.

Ingegneria del gradiente di transizione e rigidezza dell'albero

Applicando tubi termoretraibili con durometri e spessori di parete diversi in zone diverse lungo il corpo del catetere, i produttori riescono a progettare un gradiente di flessibilità controllato: rigido prossimalmente per la spinta, flessibile distalmente per la tracciabilità . Questa tecnica è fondamentale per la progettazione dei moderni cateteri interventistici ed è uno dei vantaggi principali derivanti dalla collaborazione con specialisti esperti di tubi medici.

Materialei comuni e loro proprietà

La scelta del materiale determina la temperatura di restringimento, la flessibilità, la resistenza chimica e la biocompatibilità. La tabella seguente riassume i materiali più utilizzati sia in ambito medico che industriale:

Parametri chiave da specificare al momento della selezione Guaina termorestringente

La scelta del tubo sbagliato può provocare errori di lavorazione, delaminazione o non conformità dimensionale. I seguenti parametri devono essere chiaramente definiti prima dell’approvvigionamento o dello sviluppo del processo:

• Diametro interno fornito (espanso): Deve essere più grande del diametro esterno del substrato per consentire un facile caricamento senza distorcere il substrato.
• Diametro interno recuperato (ristretto): Deve corrispondere alla dimensione target finale dell'assieme finito dopo il completo ritiro termico.
• Spessore parete recuperata: Determina la resistenza meccanica e il contributo del tubo al diametro esterno complessivo del dispositivo finito.
• Rapporto di restringimento: I rapporti comuni sono 2:1, 3:1 e 4:1; rapporti più elevati offrono una maggiore flessibilità di copertura del substrato su diversi diametri.
• Temperatura di attivazione: Deve essere in linea con la tolleranza al calore dei materiali sottostanti e di eventuali adesivi o rivestimenti preapplicati.
• Certificazione di biocompatibilità: La conformità alla norma ISO10993 è obbligatoria per qualsiasi materiale utilizzato nelle applicazioni mediche a contatto con il paziente.

Applicazioni industriali e aerospaziali

Oltre ai dispositivi medici, le guaine termorestringenti sono fondamentali per la produzione di cablaggi nei settori automobilistico, aerospaziale e dell'automazione industriale. Nel settore aerospaziale, MIL-DTL-23053 regola le specifiche delle guaine termorestringenti, che richiedono proprietà ritardanti di fiamma, resistenza ai fluidi e temperature di servizio continuo da −55°C a 150°C o superiori. Le applicazioni automobilistiche utilizzano la poliolefina con rivestimento adesivo per rendere resistenti alle intemperie i connettori sotto il cofano, dove le vibrazioni e i cicli termici impongono contemporaneamente stress meccanico e chimico. Nella robotica industriale, il termoretraibile flessibile protegge i cavi in ​​corrispondenza dei giunti di articolazione che possono subire decine di milioni di cicli di flessione durante la vita utile di una macchina.

Come LINSTANT applica la tecnologia termorestringente ai tubi polimerici medicali

LINSTANT si dedica ai tubi in polimeri medicali sin dalla sua fondazione nel 2014, specializzandosi in tecnologie di lavorazione, rivestimento e post-elaborazione per estrusione per produttori di dispositivi medici in tutto il mondo. Il lavoro principale dell'azienda si interseca direttamente con le applicazioni delle guaine termoretraibili: la costruzione del gambo del catetere, la laminazione del tubo del palloncino e l'ingegneria del gradiente di rigidità dipendono tutti dal tipo di controllo preciso del processo di termoretrazione che LINSTANT ha sviluppato in oltre un decennio di esperienza produttiva mirata.

Il portafoglio di prodotti LINSTANT soddisfa l'intero spettro delle esigenze di costruzione di cateteri e tubi medicali:

• Tubi estrusi monostrato e multistrato per la costruzione del corpo del catetere
• Configurazioni a lume singolo e multilume per progetti di cateteri complessi e multifunzione
• Tubi per palloncini a strato singolo, doppio e triplo strato — un'applicazione fondamentale in cui la laminazione termoretraibile determina direttamente la resistenza allo scoppio del palloncino, il profilo di conformità e la consistenza dimensionale
• Guaine rinforzate a spirale e intrecciate progettate per la spinta e la trasmissione della coppia nei dispositivi di accesso vascolare
• Tubi in PEEK e poliimmide (PI) per applicazioni ingegneristiche impegnative che richiedono estrema resistenza chimica e termica
• Soluzioni per il trattamento superficiale, compresi rivestimenti idrofili, spesso applicati dopo il processo di termoretrazione per migliorare la lubrificazione nei dispositivi vascolari e urologici

L'impegno di LINSTANT nei confronti dei produttori di dispositivi medici è consolidato precise capacità di sviluppo del processo e output di produzione stabile e ripetibile — due qualità non negoziabili quando la guaina termorestringente funziona come componente strutturale in dispositivi critici per la vita in cui la variazione dimensionale anche di pochi micron può influenzare i risultati clinici.

Migliori pratiche per l'applicazione Guaina termorestringente nella produzione medica

Il raggiungimento di risultati costanti, in particolare nella produzione di dispositivi medici, richiede controlli di processo disciplinati in ogni fase dell'applicazione dei termoretraibili:

1. Utilizzare fonti di calore calibrate: Le pistole termiche, i forni e i sistemi di rifusione basati su mandrino devono essere calibrati a ±5°C o meglio per garantire un restringimento uniforme senza una lavorazione eccessiva dei materiali sottostanti.
2. Controllare con precisione le dimensioni del mandrino: Il diametro esterno del mandrino determina l'ID recuperato dell'assieme finito; la variazione dimensionale nel mandrino è una fonte primaria di non conformità nella laminazione del catetere.
3. Materiali igroscopici pre-essiccati: Materiali come Pebax® assorbono l'umidità ambientale, che può causare vuoti o difetti superficiali durante la lavorazione di termoretrazione; la pre-essiccazione a 60–80°C per 4–8 ore è una pratica standard prima della lavorazione.
4. Convalida dei profili di restringimento con l'ispezione del primo articolo: Misura il diametro esterno recuperato, lo spessore delle pareti e la qualità della superficie sulle prime unità di produzione prima di avviare un ciclo di produzione completo.
5. Documentare e controllare i tassi di raffreddamento: Il raffreddamento rapido può bloccare lo stress residuo; il raffreddamento controllato e graduale supporta la stabilità dimensionale, in particolare nelle laminazioni di cateteri multistrato in cui materiali diversi hanno coefficienti di dilatazione termica diversi.

Domande frequenti sulla guaina termorestringente

Qual è il rapporto di restringimento migliore per la laminazione dei cateteri medici?

Per la maggior parte dei processi di laminazione dei cateteri, a Tubo termoretraibile in PET 2:1 con una parete di recupero sottile (0,0005″–0,002″) è la scelta standard. Un rapporto 4:1 viene utilizzato quando il diametro espanso deve adattarsi a un'ampia gamma di dimensioni di substrato, come nelle strutture che producono più dimensioni di cateteri su un dispositivo condiviso.

La guaina termorestringente può unire insieme gli strati senza adesivo?

In molti processi di laminazione del catetere, la forza di compressione del tubo restringente, combinata con il calore che ammorbidisce gli strati polimerici sottostanti, è sufficiente per creare un legame laminato senza adesivo separato. Tuttavia, per le applicazioni che richiedono una tenuta ermetica o in cui i materiali dello strato sono chimicamente incompatibili, viene utilizzata la termoretrazione con rivestimento adesivo o la coestrusione dello strato di collegamento.

Tutte le guaine termorestringenti sono biocompatibili per uso medico?

No. ISO 10993 sono necessari test – che riguardano citotossicità, sensibilizzazione ed emocompatibilità – per qualsiasi materiale a contatto con il paziente. FEP, PTFE e gradi specifici di Pebax® e poliolefina hanno profili di biocompatibilità stabiliti, ma è necessaria una documentazione specifica del lotto per le richieste normative agli organismi di marcatura FDA o CE.

Quanto sottili possono essere le pareti delle guaine termorestringenti nelle applicazioni mediche di precisione?

Guaina termorestringente in PET ultrasottile con spessori di parete recuperati di 0,0005" (12,7 µm) è realizzabile per lavori con cateteri di precisione in cui è fondamentale ridurre al minimo l'OD aggiunto, in particolare nei cateteri neurovascolari con diametri di lavoro inferiori a 3 French, dove ogni micron di spessore di parete aggiunto influisce direttamente sulla tracciabilità del dispositivo attraverso l'anatomia cerebrovascolare.
