Risposta rapida: cosa Tubi medici in poliimmide È usato per
Il tubo medico in poliimmide è un tubo in plastica a parete sottile e ad alte prestazioni estruso o colato da resina poliimmidica, utilizzato principalmente come rivestimento, guaina o strato strutturale all'interno di cateteri, microcateteri, fili guida e altri dispositivi di rilascio minimamente invasivi. Viene scelto perché la poliimmide può essere formata in pareti molto sottili e precise, in alcuni progetti sotto 0,001 pollici , pur mantenendo una notevole resistenza alla trazione, stabilità alle alte temperature e resistenza ai solventi, una combinazione che i tubi in nylon semplice o PTFE standard generalmente non possono eguagliare con lo stesso spessore di parete. Gli usi comuni includono rivestimenti di cateteri, steli di microcateteri, rivestimenti di fili guida, rivestimenti di guaine di introduzione, dispositivi di accesso neurovascolare e cardiovascolare, componenti per la somministrazione di farmaci e canali per strumenti endoscopici.
Le sezioni seguenti riguardano le proprietà dei materiali, la struttura interna, il dimensionamento, il confronto tra la poliimmide e PTFE e Sbirciare, considerazioni sulla produzione e una serie di domande frequenti raccolte dalla progettazione di dispositivi reali e da conversazioni sull'approvvigionamento di tubi medici in poliimmide.

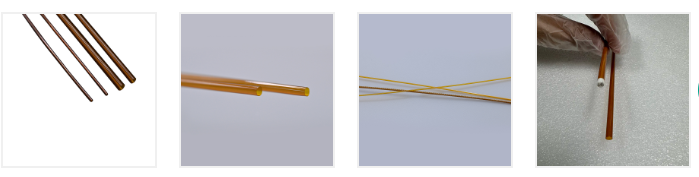

Cos'è in realtà il tubo medico in poliimmide
La poliimmide è un polimero aromatico costituito da legami immidici ripetuti, una struttura chimica che conferisce al materiale una stabilità termica e meccanica insolita per una plastica. Sotto forma di tubo, la resina poliimmidica viene generalmente lavorata tramite estrusione o un metodo di colata continua su un mandrino, il che è uno dei motivi per cui i tubi medici in poliimmide possono raggiungere spessori di parete molto più sottili di quelli che l'estrusione della maggior parte degli altri tecnopolimeri può sostenere in modo affidabile. Il tubo finito spesso presenta la caratteristica tinta dall'ambra al marrone dorato associata ai materiali in pellicola di poliimmide, un tratto visivo che ne facilita anche l'identificazione durante l'assemblaggio.
Poiché i tubi in poliimmide medicale a parete sottile mantengono piccolo il profilo esterno di un dispositivo pur fornendo un reale supporto meccanico, vengono spesso selezionati come rivestimento di base all'interno degli steli dei cateteri multistrato, dove ogni frazione di millimetro di spessore di parete aggiunto riduce lo spazio disponibile per il lume di lavoro. Questo è uno dei motivi principali per cui i tubi in poliimmide per microcateteri e altri strumenti neurovascolari con vincoli di spazio sono diventati una scelta di materiale standard tra gli ingegneri dei dispositivi che lavorano su piattaforme di accesso di piccolo diametro.
Il tubo in poliimmide è apprezzato anche per la sua superficie di attrito relativamente basso e la tolleranza costante del diametro interno, entrambi fattori importanti quando il tubo viene utilizzato come rivestimento di un catetere in poliimmide attorno al quale verrà costruito un albero esterno più rigido o una treccia di rinforzo.
All'interno del tubo: tipica costruzione a strati
I tubi medici in poliimmide vengono raramente utilizzati interamente da soli in un dispositivo finito. Si tratta più comunemente dello strato di base o di rivestimento all'interno di un catetere o di una guaina multistrato. Il diagramma in sezione seguente mostra una disposizione comune, sebbene l'esatta combinazione di strati vari in base al design del dispositivo.
- Rivestimento esterno - uno strato esterno lubrificante o codificato a colori opzionale applicato sul tubo base per la manipolazione e l'identificazione.
- Rinforzo a treccia o bobina - una treccia metallica o polimerica opzionale posizionata tra gli strati per aggiungere resistenza alla piega e trasmissione della coppia.
- Parete in poliimmide (tubo base) - lo strato primario di poliimmide estruso o colato che trasporta la maggior parte delle prestazioni meccaniche e termiche del tubo.
- Lumen (foro interno) - il canale aperto che attraversa il tubo, dimensionato per la funzione del dispositivo target, ad esempio un percorso del filo guida o un canale di somministrazione del farmaco.
- Lunghezza totale del tubo - il tubo finito continuo prodotto prima di essere tagliato alle lunghezze di lavoro specifiche del dispositivo.
Proprietà chiave che contano per la progettazione del dispositivo
Stabilità termica
La poliimmide mantiene le sue proprietà meccaniche in un intervallo di temperature più ampio rispetto alla maggior parte dei tubi in plastica utilizzati nei dispositivi medici, il che è importante durante le fasi di rifusione, i cicli di sterilizzazione e qualsiasi processo in cui il tubo è esposto al calore mentre altri componenti vengono collegati ad esso.
Resistenza meccanica relativa allo spessore della parete
Una caratteristica distintiva dei tubi in poliimmide medicale è la resistenza alla trazione che mantiene anche con uno spessore di parete estremamente sottile. Questo è ciò che consente agli ingegneri di progettare un dispositivo dal diametro esterno ridotto che resista comunque allo strappo o alla delaminazione durante la navigazione attraverso un'anatomia tortuosa.
Resistenza chimica e ai solventi
La poliimmide resiste bene a molti solventi e detergenti comuni utilizzati durante la produzione del dispositivo, riducendo il rischio di degrado del rivestimento durante le fasi di incollaggio, rivestimento o riflusso a valle in una struttura di catetere multistrato.
Isolamento dielettrico ed elettrico
La poliimmide è un potente isolante elettrico, una proprietà che deriva dal suo uso diffuso in applicazioni di isolamento di circuiti e cavi flessibili al di fuori della medicina, e che diventa rilevante nei dispositivi che integrano elementi di rilevamento o di ablazione vicino al tubo.
Caratteristiche della superficie per l'assemblaggio del dispositivo
Una superficie interna relativamente liscia e a basso attrito e una stretta tolleranza del diametro interno rendono il tubo in poliimmide pratico come rivestimento per catetere in poliimmide attraverso il quale i fili guida o altri strumenti scorreranno ripetutamente durante una procedura.
Dimensionamento tipico in base all'applicazione del dispositivo
La tabella seguente riassume gli intervalli generali di diametri interni riscontrati nelle categorie di dispositivi più comuni che utilizzano tubi medici in poliimmide per cateteri e relativi sistemi di rilascio. Il dimensionamento esatto è sempre definito dal design specifico del dispositivo e dall'anatomia del target.
| Categoria dispositivo | Diametro interno tipico | Ruolo tipico del livello |
|---|---|---|
| Microcatetere neurovascolare | Circa 0,4 mm | Fodera di base sotto la treccia |
| Catetere diagnostico | Circa 0,9 mm | Fodera interna |
| Rivestimento del filo guida | Circa 0,3 mm | Rivestimento o copertura della bobina |
| Rivestimento della guaina dell'introduttore | Circa 1,2 mm | Fodera interna under braid |
| Canale di lavoro endoscopico | Circa 2,8 mm | Rivestimento del canale di lavoro |
| Catetere per la somministrazione di farmaci | Circa 0,6 mm | Rivestimento del lume di consegna |
Opzioni e tolleranze comuni sullo spessore della parete
I tubi in poliimmide medicale a parete sottile vengono generalmente prodotti in una gamma di spessori di parete standard, offrendo agli ingegneri dei dispositivi un punto di partenza prima che venga richiesto qualsiasi dimensionamento personalizzato. Poiché le tolleranze di estrusione della poliimmide possono essere mantenute strette rispetto allo spessore complessivo della parete, anche le opzioni standard più sottili rimangono pratiche per applicazioni di rivestimento portante piuttosto che per rivestimenti puramente cosmetici.
Poliimmide contro PTFE e Sbirciare per tubi medicali
I tubi in PTFE sono ampiamente utilizzati laddove l'attrito estremamente basso e l'ampia inerzia chimica sono la priorità, ma in genere non possono essere estrusi fino alle stesse pareti sottili e con tolleranza ridotta che raggiungono i tubi medici in poliimmide e tendono ad essere più inclini a scivolare sotto carico. I tubi in Sbirciare offrono una forte tenacità meccanica e vengono spesso scelti per sezioni di alberi più rigide, ma la capacità di spessore delle pareti con diametri molto piccoli è in genere meno favorevole rispetto alla poliimmide ed è un materiale più difficile da trasformare in rivestimenti ultrasottili.
In pratica, molti progetti di cateteri multistrato utilizzano la poliimmide come rivestimento interno per la sua resistenza alle pareti sottili e la precisione dimensionale, il PTFE come rivestimento interno lubrificante dove le prestazioni di scivolamento sono la priorità e il PEEK o tecnopolimeri simili nelle sezioni prossimali più rigide del fusto dove la resistenza meccanica è più importante dello spessore delle pareti.
| Proprietà | Poliimmide | PTFE | PEEK |
|---|---|---|---|
| Capacità di pareti sottili | Molto alto | Moderato | Più in basso |
| Lubrificazione superficiale | Moderato | Molto alto | Moderato |
| Resistenza meccanica in serie | Bravo con pareti sottili | Più in basso, prone to creep | Alto |
Conservazione della proprietà a temperature elevate
L'incollaggio a riflusso, le fasi di termoretrazione e i processi di sterilizzazione espongono tutti i componenti del catetere a temperature elevate durante la produzione o la preparazione. Il grafico illustrativo riportato di seguito confronta le tendenze relative al mantenimento delle proprietà di poliimmide, PTFE e PEEK durante la lavorazione o l'utilizzo in aumento della temperatura, sulla base di modelli generali di comportamento del materiale a cui si fa comunemente riferimento nelle risorse di ingegneria dei polimeri piuttosto che su uno specifico test di laboratorio.
Dove vengono comunemente utilizzati i tubi medici in poliimmide
I tubi in poliimmide per microcateteri sono una delle applicazioni più visibili, ma il materiale compare in una serie più ampia di categorie di dispositivi una volta considerati i vantaggi della sua parete sottile e della stabilità dimensionale.
- Dispositivi di accesso neurovascolare, compresi microcateteri utilizzati per la navigazione di vasi cerebrali piccoli e tortuosi.
- Cateteri cardiovascolari, in cui un rivestimento del catetere in poliimmide supporta un'asta esterna intrecciata o a spirale.
- Rivestimenti e rivestimenti per fili guida che necessitano di una copertura esterna sottile e dimensionalmente stabile.
- Guaine introduttrici e sistemi di rilascio per procedure cardiache strutturali e vascolari periferiche.
- Canali per strumenti endoscopici e rivestimenti dei canali operativi.
- Lumi di cateteri per la somministrazione di farmaci e fluidi in cui è importante la resistenza chimica all'agente erogato.
- Steli di catetere per elettrofisiologia e diagnostica che combinano un rivestimento in poliimmide con componenti di rilevamento o di ablazione.
Considerazioni sulla produzione per gli ingegneri dei dispositivi
Estrusione e coestrusione multistrato
Il tubo medicale in poliimmide a strato singolo funziona bene come rivestimento autonomo, ma molti progetti richiedono costruzioni multistrato o multilume realizzate in un unico processo continuo, che riduce il numero di fasi di assemblaggio a valle e di giunti nel dispositivo finito.
Integrazione treccia e bobina
Quando è necessaria la trasmissione della coppia o la resistenza alla piega, uno strato di treccia o spirale viene aggiunto sul tubo di base in poliimmide prima di applicare un rivestimento esterno, un processo che richiede uno stretto controllo della consistenza dimensionale del rivestimento sottostante per evitare una copertura di rinforzo irregolare.
Codificazione e identificazione dei colori
Poiché in un singolo dispositivo possono essere presenti più lumi o strati, durante la produzione vengono spesso utilizzati rivestimenti esterni codificati a colori o strati pigmentati per aiutare gli operatori e i tecnici di assemblaggio a distinguere tra tubi di dimensioni simili.
Richieste di dimensionamento e tolleranza personalizzate
Le opzioni di diametro e spessore della parete standard coprono le piattaforme di dispositivi più comuni, ma collaborare con un fornitore di tubi in poliimmide di grado medico in grado di soddisfare richieste di dimensionamento personalizzate è utile per i dispositivi con requisiti di lumen o profilo insoliti.
Errori comuni da evitare quando si specificano i tubi in poliimmide
- Specificare uno spessore di parete senza confermare come interagisce con la treccia o lo strato di rinforzo della spirale pianificato.
- Trascurare la differenza di lubrificazione superficiale rispetto al PTFE quando le prestazioni di scorrimento del filo guida sono una priorità.
- Supponendo che un unico spessore di parete funzioni per l'intera lunghezza del dispositivo invece di considerare zone rastremate o di transizione.
- Scelta di un fornitore senza confermare la capacità di tolleranza del diametro interno per applicazioni con lumi ristretti.
- Saltare le prime conversazioni con un produttore di tubi medici in poliimmide su come il tubo si legherà agli strati adiacenti durante l'assemblaggio.
Informazioni sui materiali polimerici Ningbo Linstant
Dalla sua fondazione nel 2014, Ningbo Linstant Polymer Materials Co., Ltd. si è specializzata nella lavorazione di estrusione, rivestimento e post-lavorazione di tubi polimerici medicali. L'attenzione dell'azienda nei confronti dei produttori di dispositivi medici è incentrata sulla precisione, sulla produzione coerente e sulla capacità di sviluppo di processi diversificati.
Linstant gestisce un ambiente di officina controllato che si estende su quasi 20.000 metri quadrati, dotato di 15 linee di estrusione importate che coprono varie dimensioni di viti con capacità di coestrusione a singolo, doppio e triplo strato, otto linee di estrusione PEEK, due linee di stampaggio a iniezione, quasi 100 set di apparecchiature per tessitura, molleggio e rivestimento e quaranta set di apparecchiature per saldatura e formatura.
La copertura del prodotto comprende tubi estrusi a strato singolo e multistrato, tubi a lume singolo e multilume, tubi per palloncini a strato singolo, doppio e tristrato, guaine rinforzate a spirale e intrecciate, tubi PEEK e PI in materiale tecnico speciale e una gamma di soluzioni per il trattamento della superficie. In qualità di produttore e fornitore di tubi medici in poliimmide, Linstant segue una filosofia secondo cui i materiali sono il fondamento e l'artigianato è la chiave, costruendo piattaforme connesse tra fluoroplastiche, poliimmidi, processi di intrecciatura e lavori di trattamento superficiale.
Operando attraverso filiali che gestiscono i propri settori specializzati pur rimanendo strettamente coordinati, il gruppo lavora per approfondire l'innovazione dei prodotti e la qualità del servizio come fornitore di tubi in poliimmide di grado medico per partner in tutto il settore della tecnologia medica.
Domande frequenti
Q1. Cos'è il tubo medico in poliimmide?
Un tubo di plastica a parete sottile estruso o fuso da resina poliimmidica, utilizzato come rivestimento, guaina o strato strutturale all'interno di cateteri, microcateteri e dispositivi minimamente invasivi simili.
Q2. A cosa servono i tubi in poliimmide?
Viene comunemente utilizzato come rivestimento del catetere, componente dello stelo del microcatetere, rivestimento del filo guida, rivestimento della guaina dell'introduttore e rivestimento del canale di lavoro negli strumenti endoscopici.
Q3. Perché la poliimmide viene utilizzata nei dispositivi medici?
Combina uno spessore di parete molto sottile ottenibile con una significativa resistenza alla trazione, stabilità termica e resistenza chimica, una combinazione difficile da eguagliare con altri tubi in plastica con lo stesso spessore di parete.
Q4. Quali sono i vantaggi dei tubi in poliimmide?
I principali vantaggi includono la resistenza delle pareti sottili, la stretta tolleranza dimensionale, la stabilità alle alte temperature, la buona resistenza chimica e le elevate proprietà di isolamento elettrico.
Q5. Per quali applicazioni vengono utilizzati i tubi medici in poliimmide?
Cateteri neurovascolari e cardiovascolari, microcateteri, rivestimenti per fili guida, guaine di introduzione, canali endoscopici e cateteri per la somministrazione di farmaci utilizzano tutti comunemente tubi in poliimmide.
Q6. I tubi in poliimmide sono adatti per i cateteri?
Sì, i tubi in poliimmide per cateteri sono una scelta comune come strato di rivestimento interno, in particolare nei modelli con stelo di catetere di piccolo diametro e multistrato.
D7. Qual è la differenza tra tubi in poliimmide e PTFE?
Poliimmide generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. Poliimmide vs PEEK, quale è migliore per i tubi medicali?
Nessuno dei due è universalmente migliore. La poliimmide è adatta alle applicazioni di rivestimento di pareti sottili, mentre il PEEK viene spesso scelto per sezioni prossimali dell'albero più rigide dove la resistenza meccanica è più importante dello spessore della parete.
