Perché Tubi in poliimmide rinforzata È la scelta preferita per i cateteri medici
Il tubo medico in poliimmide rinforzato viene utilizzato nei cateteri perché combina una parete estremamente sottile con un'elevata resistenza alla trazione, una trasmissione precisa della coppia e un'elevata resistenza allo piegamento , che consente agli ingegneri dei dispositivi di costruire alberi di catetere che percorrono percorsi vascolari stretti e tortuosi senza sacrificare la spinta o l'integrità strutturale. La stessa resina poliimmidica offre già un'eccezionale stabilità dimensionale e resistenza chimica e, quando viene aggiunto uno strato di rinforzo metallico intrecciato o a spirale, il tubo acquisisce la resistenza meccanica necessaria per i movimenti di spinta, torsione e flessione richiesti dalle procedure interventistiche. Questa combinazione è il motivo per cui la poliimmide rinforzata è diventata un metodo di costruzione standard per cateteri guida, microcateteri, guaine di rilascio e dispositivi di accesso utilizzati nelle procedure cardiovascolari, neurovascolari e vascolari periferiche.
Le sezioni seguenti illustrano la scienza dei materiali, le strutture di rinforzo, le differenze di prestazioni rispetto ai tubi non rinforzati, le aree di applicazione comuni e le considerazioni sulla produzione che danno forma allo stelo di un catetere in poliimmide rinforzato finito.

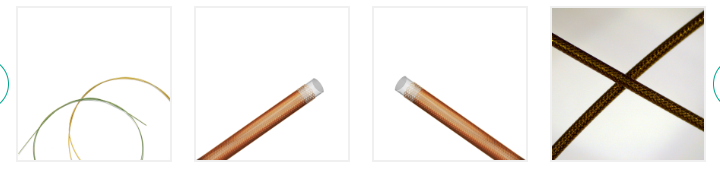

Cos'è il tubo in poliimmide rinforzato per uso medico
Il tubo in poliimmide rinforzato per cateteri è una struttura tubolare composita costituita da uno strato di poliimmide di base, uno strato di rinforzo metallico come un filo di acciaio inossidabile o nichel titanio e spesso un rivestimento polimerico secondario. Lo strato di poliimmide, solitamente applicato prima tramite un processo di colata con solvente o di estrusione, forma una parete interna molto sottile e dimensionalmente stabile. Un processo di intrecciatura o avvolgimento avvolge quindi il filo sottile attorno allo strato di base, dopodiché un rivestimento polimerico esterno blocca il rinforzo in posizione e crea una superficie esterna liscia e continua.
Questo approccio a strati è il motivo per cui la costruzione viene spesso descritta come tubo del catetere in poliimmide intrecciato o tubi in poliimmide rinforzati con spirale, a seconda del modello utilizzato per lo strato di filo. Le costruzioni intrecciate in genere favoriscono la trasmissione della coppia e la resistenza alla pressione di scoppio, mentre le costruzioni a spirale favoriscono la flessibilità e la resistenza allo attorcigliamento lungo l'anatomia curva.
Strati di costruzione del nucleo
- Fodera interna in poliimmide: fornisce una superficie del lume liscia e a basso attrito e una parete di base sottile e dimensionalmente stabile
- Strato di rinforzo: Filo sottile intrecciato o arrotolato che aggiunge controllo della coppia, resistenza allo scoppio e resistenza allo attorcigliamento
- Rivestimento esterno in polimero: blocca il rinforzo in posizione e crea un profilo esterno liscio per il tracciamento attraverso il sistema vascolare
Principali proprietà del materiale che rendono la poliimmide adatta ai cateteri
La poliimmide viene scelta come strato di base per i tubi rinforzati del catetere per il suo equilibrio tra resistenza delle pareti sottili, stabilità termica e resistenza chimica. Rispetto a molti altri tecnopolimeri utilizzati nei tubi medicali estrusi, la poliimmide consente a una parete più sottile di sostenere un carico meccanico simile, che supporta direttamente diametri esterni più piccoli del catetere senza rinunciare alla dimensione del lume.
Poiché la poliimmide non rinforzata è relativamente rigida e può essere soggetta a attorcigliamenti sotto raggi di curvatura acuti, gli ingegneri dei cateteri aggiungono rinforzi intrecciati o a spirale per compensare il grado di flessibilità moderato mantenendo la resistenza e i vantaggi della parete sottile del polimero di base. Questo è uno dei motivi principali tubo medico in poliimmide rinforzato è specificato invece di utilizzare la sola poliimmide nella maggior parte dei modelli di stelo del catetere.
Come l'intrecciatura e l'avvolgimento migliorano le prestazioni dello stelo del catetere
Il rinforzo viene aggiunto ai tubi in poliimmide per risolvere tre problemi pratici che gli ingegneri devono affrontare durante la progettazione degli steli dei cateteri: mantenimento della pervietà del lume durante la flessione, trasmissione della coppia rotazionale dall'estremità prossimale alla punta distale e resistenza alla pressione interna generata durante l'iniezione del mezzo di contrasto o il gonfiaggio del palloncino. Uno strato intrecciato, generalmente costituito da filo sottile di acciaio inossidabile o nichel titanio intrecciato secondo uno schema incrociato, distribuisce la sollecitazione in modo uniforme attorno alla circonferenza del tubo ed è particolarmente efficace per la trasmissione della coppia uno a uno nella guida dei cateteri e dei sistemi di rilascio.
Uno strato a spirale, al contrario, avvolge un filo singolo o doppio secondo uno schema elicoidale lungo la lunghezza del tubo. Il rinforzo della spirale è generalmente preferito nelle sezioni di un catetere che devono flettersi attraverso curve anatomiche strette, come i segmenti distali del microcatetere, poiché il passo aperto di una spirale resiste all'attorcigliamento consentendo comunque allo stelo di piegarsi uniformemente.
Confronto dei modelli di rinforzo
Molti alberi di catetere finiti non si basano su un unico tipo di rinforzo lungo l'intera lunghezza. Invece, un segmento prossimale può utilizzare una treccia più stretta per spinta e torsione, mentre un segmento distale passa a una spirale aperta per flessibilità, una tecnica denominata rigidità variabile o design della zona di transizione. Questo approccio ibrido è comune in tubo rinforzato in poliimmide per microcateteri dove la punta distale deve navigare in vasi piccoli e tortuosi mentre la diafisi prossimale deve ancora trasmettere la forza di spinta.
Confronto delle prestazioni: tubi in poliimmide rinforzati e non rinforzati
Il valore pratico dell'aggiunta di uno strato di rinforzo diventa più chiaro quando si confrontano i tubi in poliimmide rinforzati e non rinforzati tra i fattori prestazionali che contano di più nelle applicazioni di cateteri. Il tubo in poliimmide non rinforzato funziona bene in applicazioni diritte e a bassa coppia come alcuni introduttori o guaine protettive, ma è limitato in scenari che richiedono flessioni ripetute, trasmissione della coppia o maggiore resistenza alla pressione di scoppio.
Riepilogo del confronto
| Fattore di prestazione | Non rinforzato Polyimide | Rinforzato Polyimide |
|---|---|---|
| Coppia Transmission | Limitato | Forte, quasi uno a uno |
| Resistenza al nodo | Moderato | Migliorato lungo le curve |
| Pressione di scoppio Tolerance | Più in basso | Altoer |
| Applicazione tipica | Guaine semplici, fodere | Alberi di catetere, sistemi di rilascio |
Dove vengono utilizzati tubi in poliimmide rinforzata per uso medico
I tubi in poliimmide rinforzato sono presenti in un'ampia gamma di categorie di dispositivi minimamente invasivi perché gli stessi vantaggi principali, parete sottile, elevata resistenza e flessibilità prevedibile, si applicano a molte esigenze cliniche diverse. La tabella seguente elenca le categorie di dispositivi comuni in cui si trova generalmente questa struttura di tubi.
| Categoria dispositivo | Perché Reinforced Polyimide Is Used |
|---|---|
| Cateteri guida | Coppia control and thin wall for larger inner lumen |
| Microcateteri | Flessibileibility with kink resistance in small vessels |
| Guaine di consegna | Forza di scoppio durante l'implementazione del dispositivo |
| Accesso ai cateteri | Spingibilità costante lungo percorsi tortuosi |
| Alberi del catetere orientabili | Comportamento prevedibile della piega per il controllo della punta |
Poiché i requisiti clinici variano in base alla procedura, molti team che si occupano dei dispositivi lavorano con a fornitore di tubi PI rinforzati per uso medico che può regolare la densità della treccia, il passo della bobina, lo spessore della parete e il materiale del rivestimento per adattarlo a un design specifico del catetere anziché utilizzare un'unica specifica fissa per ogni linea di prodotto.
Considerazioni sulla progettazione per tubi in poliimmide rinforzata personalizzati
La scelta della giusta configurazione di tubi in poliimmide rinforzata dipende da diverse variabili di progettazione interagenti. Gli ingegneri in genere valutano i seguenti fattori insieme anziché isolatamente, poiché la modifica di una variabile, come la densità della treccia, influenzerà altre, come lo spessore della parete o la flessibilità.
- Schema filo: intrecciato per segmenti a coppia elevata, avvolto a spirale per segmenti distali flessibili
- Materiale del filo: acciaio inossidabile per rigidità, nichel titanio per recupero elastico
- Conteggio o passo delle scelte: i modelli più densi aumentano la risposta della coppia e la forza di scoppio
- Spessore della parete: pareti più sottili massimizzano la dimensione del lume ma richiedono un attento bilanciamento del rinforzo
- Materiale della giacca esterna: influisce sulla lubrificazione, sulla forza di adesione e sulla rigidità complessiva dell'albero
- Zone di transizione: i cambiamenti graduali della rigidità riducono il rischio di attorcigliamenti nei punti di giunzione
Poiché gli steli dei cateteri spesso necessitano di un comportamento meccanico diverso lungo la loro lunghezza, a tubi in poliimmide rinforzati personalizzati build è una pratica comune piuttosto che una singola specifica uniforme. Ciò si ottiene generalmente variando i parametri della treccia o della bobina sezione per sezione durante la produzione, quindi unendo i segmenti in un albero continuo.
Panoramica del processo di produzione
La produzione di tubi in poliimmide rinforzata generalmente segue una sequenza che inizia con un rivestimento di base in poliimmide e termina con un tubo composito finito e rivestito, pronto per l'assemblaggio del catetere. Sebbene i parametri di processo specifici varino tra i produttori, il flusso di lavoro generale include le seguenti fasi.
Descrizioni delle fasi
- Formazione del rivestimento: il tubo base in poliimmide è formato e polimerizzato secondo diametri interni ed esterni precisi
- Intrecciare o arrotolare: il filo sottile viene applicato sul rivestimento nel modello e nel passo specificati
- Rivestimento: viene applicato uno strato polimerico esterno per incapsulare il rinforzo e levigare la superficie esterna
- Lavori di incollaggio e transizione: più segmenti sono uniti per creare rigidità variabile lungo l'albero
- Ispezione: controlli dimensionali, visivi e meccanici confermano che i tubi soddisfano le specifiche di progettazione
Informazioni su LINSTANT: un partner di produzione di tubi in poliimmide rinforzata
NINGBO LINSTANT POLIMERI MATERIALI CO., LTD. è stata fondata nel 2014 e da allora si è concentrata sulla tecnologia di lavorazione di estrusione, rivestimento e post-lavorazione per tubi in polimeri medicali. L'azienda si posiziona come un ponte tra i fornitori di materiali e i produttori di dispositivi, con l'obiettivo di fornire innovazione coerente ed efficiente ai clienti che lavorano su programmi di cateteri e dispositivi minimamente invasivi. Come a fornitore di tubi in poliimmide rinforzata , LINSTANT supporta tubi estrusi a strato singolo e multistrato, tubi a lume singolo e multilume, tubi per palloncini a strato singolo, doppio e tristrato, guaine rinforzate a spirale e intrecciate e tubi in materiali tecnici speciali tra cui PEEK e poliimmide.
LINSTANT gestisce un laboratorio di purificazione di quasi 20.000 metri quadrati che segue pratiche allineate alle GMP, supportato da 15 linee di estrusione importate con viti di varie dimensioni e capacità di coestrusione a singolo, doppio e triplo strato, otto linee di estrusione PEEK, due linee di stampaggio a iniezione, quasi 100 set di apparecchiature per tessitura, molleggio e rivestimento e quaranta set di apparecchiature per saldatura e formatura.
Istantanea dell'azienda
| Metrico | Figura |
|---|---|
| Uscita tubi di estrusione | 20.000.000 per year |
| Intrecciato Tube and Sheath Output | 2.000.000 per year |
| Area della camera pulita | 30.000 metri quadrati, Classe ISO-7 e ISO-8 |
| Attrezzature di prova e sperimentali | 1.500 sets |
| Partner di dispositivi | 600 |
LINSTANT descrive la sua missione come aprire la strada con materiali e innovare per un impatto immediato, con l’obiettivo di potenziare i dispositivi medici minimamente invasivi globali attraverso l’esperienza cinese. I valori fondamentali dell'azienda sono incentrati sull'innovazione indipendente, sulla ricerca dell'eccellenza, sulla priorità della responsabilità e sul successo collaborativo, posizionandola come partner di lavoro per i team che valutano un tubo medico in poliimmide rinforzato supplier per lo sviluppo dello stelo del catetere.
Domande frequenti
Q1. Cos'è il tubo medico in poliimmide rinforzato?
Si tratta di un tubo per catetere composito costituito da un sottile rivestimento in poliimmide combinato con uno strato di rinforzo metallico intrecciato o a spirale e un rivestimento esterno in polimero, utilizzato per conferire agli steli del catetere resistenza, controllo della coppia e flessibilità.
Q2. A cosa serve il tubo in poliimmide rinforzato?
Viene utilizzato principalmente per costruire alberi di catetere, guaine di rilascio e dispositivi di accesso dove sono necessarie contemporaneamente pareti sottili, trasmissione della coppia e resistenza all'attorcigliamento.
Q3. Perché la poliimmide viene utilizzata nei tubi medicali?
La poliimmide offre un forte equilibrio tra resistenza alla trazione, stabilità termica e resistenza chimica in una parete molto sottile, che consente agli ingegneri di mantenere piccoli i diametri esterni del catetere preservando al tempo stesso le dimensioni del lume.
Q4. Quali sono i vantaggi dei tubi in poliimmide rinforzata?
I principali vantaggi includono una migliore trasmissione della coppia, una maggiore tolleranza alla pressione di scoppio, una migliore resistenza alle piegature lungo le curve e la capacità di mantenere un profilo a parete sottile rispetto ai tubi non rinforzati.
Q5. Quali dispositivi medici utilizzano tubi in poliimmide rinforzati?
Cateteri guida, microcateteri, guaine di rilascio, cateteri di accesso e steli di catetere orientabili sono categorie comuni di dispositivi che si basano su questa struttura di tubi.
Q6. Perché nei cateteri vengono utilizzati tubi rinforzati in poliimmide?
I cateteri richiedono uno stelo che possa essere spinto, serrato e piegato attraverso stretti percorsi vascolari e lo strato di rinforzo conferisce alla sottile base in poliimmide la resistenza meccanica necessaria per questi movimenti.
D7. Cos'è il tubo del catetere in poliimmide rinforzato?
Si riferisce specificamente ai tubi in poliimmide progettati con uno strato di rinforzo intrecciato o a spirale da utilizzare come, o all'interno, della struttura del corpo di un catetere.
Q8. In che modo i tubi rinforzati migliorano le prestazioni del catetere?
Il rinforzo distribuisce lo stress meccanico lungo il tubo, migliorando la risposta della coppia, resistendo all'attorcigliamento durante la navigazione e aumentando la resistenza alla pressione interna durante procedure come l'iniezione di contrasto.
D9. Cos'è un catetere rinforzato?
Uno stelo del catetere rinforzato è il corpo principale di un catetere costruito utilizzando un tubo rinforzato, spesso combinando diversi modelli di treccia o bobina lungo la sua lunghezza per bilanciare la spinta con la flessibilità distale.
Q10. Qual è il materiale migliore per gli steli dei cateteri?
Non esiste un unico materiale migliore per ogni stelo del catetere, poiché la scelta dipende dalla procedura, ma la poliimmide rinforzata è ampiamente selezionata quando la resistenza delle pareti sottili, il controllo della coppia e la flessibilità devono essere tutti bilanciati insieme.
