La risposta diretta: cosa Tubo multilume medico Lo è Il tubo multilume medicale è un tubo polimerico estruso di precisione che contiene due o più canali interni separati, chiamati lumi, che corrono simultaneamente attraverso un unico corpo del tubo esterno. Ogni lume può trasportare una sostanza, uno strumento o un segnale diverso in modo indipendente senza contaminazione incrociata o interferenza meccanica. Questa architettura consente a un singolo catetere o stelo del dispositivo di svolgere più funzioni cliniche contemporaneamente: un lume può trasportare un filo guida, un secondo eroga mezzi di contrasto e un terzo gestisce il gonfiaggio del palloncino, il tutto entro un diametro esterno misurato in frazioni di millimetro. Per gli ingegneri dei dispositivi e gli specialisti degli approvvigionamenti clinici che incontrano questa tecnologia per la prima volta, l’intuizione chiave è questa: il tubo multi-lume converte un singolo evento di inserimento del dispositivo in una piattaforma multifunzione , riducendo la complessità procedurale, riducendo al minimo i traumi legati all'accesso del paziente e consentendo funzionalità cliniche che i design a lume singolo semplicemente non possono replicare. Questa guida tratta i principi di progettazione, la scelta dei materiali, i processi di produzione e le applicazioni cliniche che definiscono il moderno Tubo per catetere multilume — dai concetti fondamentali alle decisioni relative alle specifiche avanzate. Come funzionano i tubi multilume: principi fondamentali di progettazione La sfida progettuale fondamentale dei tubi multilume è quella di allocare un'area di sezione trasversale sufficiente a ciascun lume mantenendo un profilo esterno sufficientemente piccolo per il percorso di accesso clinico previsto. Ogni lume aggiuntivo compete per lo stesso diametro esterno fisso, il che significa la progettazione della configurazione dei lumen è un problema di ottimizzazione bilanciamento del conteggio dei lumi, delle dimensioni dei singoli lumi, dello spessore della parete tra i lumi (spessore del setto) e dell'integrità strutturale della parete esterna. Geometria del lume e opzioni di configurazione I tubi multilume non si limitano ai lumi rotondi disposti concentricamente. Moderno Tubi multi-lume estrusi di precisione supporta un'ampia gamma di geometrie interne scelte in base ai requisiti funzionali di ciascun canale. Le configurazioni comuni includono: Doppio lume simmetrico (profilo D): Due lumi uguali separati da un setto centrale, offrono una distribuzione equilibrata del flusso e la stessa rigidità meccanica su entrambi i lati. Comune nei cateteri per emodialisi. Doppio lume asimmetrico: Un lume grande per il flusso primario o il passaggio del dispositivo e un lume più piccolo per il gonfiaggio, l'aspirazione o la somministrazione del farmaco. Ampiamente utilizzato nei sistemi di cateteri a palloncino. Lume coassiale (concentrico): Un tubo interno annidato all'interno di un tubo esterno, creando un lume esterno anulare e un lume interno centrale. Utilizzato nei sistemi di cateteri over-the-wire che richiedono mobilità indipendente del tubo interno. Triplo e quadruplo lume: Tre o quattro lumi separati rotondi o sagomati disposti all'interno del profilo esterno. Utilizzato in cateteri venosi centrali multifunzione e sistemi interventistici complessi. Lumen eccentrico: Un grande lume decentrato combinato con uno o più lumi periferici più piccoli. Massimizza la capacità di flusso nel canale primario preservando l'accesso al canale secondario. La forma del tubo esterno è altrettanto flessibile. Sebbene le sezioni trasversali circolari siano le più comuni, Tubo multilume medico Design Guide la pratica include anche profili esterni ovali, a forma di rene e a forma di otto che si adattano a specifici percorsi di accesso anatomici o geometrie di alloggiamento del dispositivo. Questa flessibilità dimensionale è uno dei motivi principali per cui i tubi multilume si sono espansi rapidamente nelle categorie di dispositivi medici basati su cateteri. Configurazioni comuni di sezioni trasversali multi-lume Doppio (profilo D) Doppio asimmetrico Coassiale Triplo lume Illustrazioni in sezione trasversale delle quattro configurazioni di tubi multilume più comuni utilizzate nella progettazione dei cateteri. I diagrammi di sezione trasversale riportati sopra illustrano la significativa variazione dell'architettura interna nei progetti multi-lume. Ogni configurazione non è semplicemente una scelta estetica: determina direttamente le portate, la distribuzione della rigidità meccanica, i requisiti di assemblaggio e le funzioni cliniche che il catetere può svolgere. Ad esempio, la configurazione coassiale consente al tubo interno di ruotare o scorrere indipendentemente dal tubo esterno, un requisito fondamentale nei sistemi di cateteri orientabili. Comprendere queste configurazioni all'inizio di un programma di sviluppo di un dispositivo evita costose revisioni del progetto durante la prototipazione. Selezione dei materiali per tubi medicali multilume Tubo multilume medico Material Selection è una delle decisioni più importanti nel processo di sviluppo del dispositivo. Il polimero scelto determina non solo il comportamento meccanico del catetere finito ma anche la sua classificazione di biocompatibilità, le opzioni di sterilizzazione, la resistenza chimica e la gamma di fasi di lavorazione secondarie disponibili. A differenza dei tubi a lume singolo, in cui lo spessore delle pareti può compensare le limitazioni del materiale, i design a più lumi lasciano meno margine di errore: i setti sottili tra i lumi devono mantenere l'integrità strutturale senza aggiungere volume. Tabella 1: Opzioni di materiali per tubi medicali multilume e relative caratteristiche applicative principali Materiale Flessibilità Forza Sterilizzazione Uso primario PEBA / Ammide del blocco di polietere Alto Moderato EO, Gamma Punte distali di cateteri, aste per palloncini Nylon (PA12) Moderato Bene EO, Gamma Cateteri generali, drenaggio Sbirciare Basso Molto alto EO, Vapore, Gamma Alberi strutturali, lumi ad alta pressione Poliimmide (PI) Basso-Moderate Molto alto EO, Gamma Cateteri a parete ultrasottile con microforo FEP/PTFE Moderato Basso EO, Gamma, Vapore Basso-friction liners, chemical-resistant lumens Poliuretano (PU) Molto alto Moderato EO, Gamma Cateteri a punta morbida, drenaggio, accesso venoso La tabella dei materiali sopra mostra che nessun singolo polimero è universalmente ottimale per tutte le applicazioni di cateteri multilume. Il PEBA e il poliuretano eccellono in applicazioni dipendenti dalla flessibilità, come le punte distali dei cateteri e i sistemi di drenaggio dei tessuti molli, dove la conformabilità all'anatomia è più importante della rigidità strutturale. Sbirciare e poliimmide servono l'estremità opposta dello spettro: applicazioni in cui il tubo deve resistere a forze di compressione e laterali senza modifiche dimensionali, come alberi di catetere guida e linee di infusione ad alta pressione. Per molti cateteri, la soluzione ottimale prevede la combinazione di due o più materiali tramite coestrusione o segmenti incollati sequenziali, ciascuno adattato alle esigenze meccaniche della sua posizione anatomica. Radar di idoneità dei materiali multi-lume: proprietà ingegneristiche chiave Flessibilità Forza Chimica. Resistenza Biocompatibilità Sterilizzazione PEBA PEEK Poliuretano Scala di punteggio: 0-100 (indice di prestazione ingegneristica normalizzata) Grafico radar che mette a confronto i tre polimeri per tubi multi-lume più utilizzati in cinque dimensioni delle prestazioni ingegneristiche. Il grafico radar qui sopra cattura visivamente il motivo per cui gli approcci multimateriale sono così comuni nella progettazione di cateteri multilume. PEBA e poliuretano dominano l'asse della flessibilità, fondamentale per le sezioni distali del dispositivo che affrontano anatomie tortuose, mentre il PEEK occupa la prima posizione in termini di robustezza, resistenza chimica e compatibilità con la sterilizzazione. Nessun poligono di un unico materiale copre in modo ottimale tutti e cinque gli assi, motivo per cui sperimentato Tubo multilume medico Manufacturer i team propongono miscele di materiali o strategie con stelo segmentato piuttosto che soluzioni a singolo polimero per programmi di cateteri complessi. Comprendere questa matrice di compromesso è fondamentale per essere efficaci Tubo multilume medico Material Selection durante lo sviluppo del dispositivo. Il Produzione di tubi multilume Processo Comprendere il Produzione di tubi multilume Process aiuta gli ingegneri dei dispositivi a definire specifiche di progettazione realistiche, ad anticipare gli intervalli di tolleranza dimensionale e a valutare in modo intelligente le capacità dei fornitori. Il processo principale è l’estrusione di precisione, ma la complessità delle geometrie multi-lume richiede una sofisticazione ingegneristica significativamente maggiore rispetto alla produzione di tubi a lume singolo. Processo di estrusione passo dopo passo per tubi multilume Progettazione e fabbricazione dello stampo: Una matrice di estrusione personalizzata viene lavorata con precisione per definire il profilo del tubo esterno e tutte le forme del lume interno. La progettazione dello stampo è la fase a monte più critica: gli errori nella geometria dello stampo si propagano direttamente agli errori dimensionali nel tubo finito. Per profili complessi a più lumi, la progettazione della matrice implica in genere la modellazione del flusso computazionale per prevedere il comportamento della fusione del polimero e correggere gli effetti di rigonfiamento della matrice. Essiccazione e compounding dei polimeri: Le resine polimeriche per uso medico vengono essiccate a livelli di umidità controllati prima dell'estrusione per prevenire la degradazione idrolitica e i difetti superficiali. Per i tubi multilume coestrusi, due o più estrusori alimentano simultaneamente polimeri diversi in una matrice di combinazione. Estrusione e calibrazione: Il polymer melt is forced through the die under controlled temperature and pressure, forming the continuous tube profile. A calibrator immediately downstream of the die controls the outer diameter and roundness while the tube is still in its semi-molten state. Internal lumen dimensions are maintained by pressurized air or mandrels running through the die pins. Raffreddamento e traino: Il extrudate passes through a water cooling trough at controlled temperature to set the final dimensions. A puller haul-off unit maintains consistent line speed, which directly controls wall thickness — faster haul-off produces thinner walls and smaller outer diameters. Misurazione dimensionale in linea: I sistemi di micrometria laser misurano continuamente il diametro esterno durante la produzione, fornendo dati in tempo reale al sistema di controllo del processo. Lo spessore della parete e le dimensioni del lume vengono misurati mediante sezioni trasversali periodiche del campione utilizzando la microscopia ottica. Taglio, avvolgimento e post-elaborazione: Il tubo finito viene tagliato alle lunghezze specificate o avvolto su bobine. Le operazioni di post-elaborazione (formatura della punta, perforazione, incollaggio, rivestimento o marcatura laser) vengono eseguite come richiesto dalla progettazione del dispositivo. Servizi di estrusione multi-lume personalizzati in genere includono tutte le fasi di post-elaborazione all'interno della stessa impronta di produzione. Flusso di produzione di tubi multilume Muori Progettazione Polimero Preparazione Estrusione e dimensionamento Raffreddamento e traino In linea Ispezione Post- Processoing Il six-stage production flow for precision multi-lumen medical tubing from die fabrication through post-processing. Il production flow diagram illustrates how multi-lumen tubing manufacturing is a tightly coupled, sequential process where quality at each stage determines the feasibility of the next. Die design is the rate-limiting step for new profiles — design cycles for complex multi-lumen dies may take four to eight weeks, after which the extrusion and inline inspection stages can operate at high throughput. For device manufacturers evaluating suppliers for Tubi multilume medicali OEM , richiedere la prova della capacità di progettazione dello stampo e la documentazione di convalida del processo (IQ/OQ/PQ) è un elemento di differenziazione affidabile tra estrusori generalisti e produttori di tubi medici specialistici. Applicazioni cliniche: dove i tubi multilume offrono un valore unico Il tubo multilume non è un aggiornamento generico rispetto ai design a lume singolo: è un'architettura appositamente creata per scenari clinici in cui l'accesso multifunzionale simultaneo attraverso un singolo punto di inserimento fornisce un beneficio procedurale o per il paziente misurabile. Le seguenti aree di applicazione rappresentano gli usi di maggior volume e in più rapida crescita Tubo per catetere multilume nella pratica clinica attuale. Adozione di tubi multilume per applicazione clinica (indice di volume relativo) Cateteri venosi centrali (CVC) 92 Sistemi di cateteri a palloncino 84 Sistemi di somministrazione e infusione di farmaci 76 Cateteri per emodialisi 68 Cateteri per accesso neurovascolare 55 Cateteri per mappatura elettrofisiologica 42 Indice di volume relativo (0-100) basato sui dati delle applicazioni del settore; non cifre assolute sulla quota di mercato. I cateteri venosi centrali ottengono il punteggio più alto nell'indice di adozione, pari a 92, riflettendo lo standard clinico decennale dei design CVC a triplo lume per le unità di terapia intensiva e le cure perioperatorie in cui la somministrazione simultanea di liquidi IV, il prelievo di sangue e la somministrazione di farmaci attraverso porte separate sono un requisito del flusso di lavoro quotidiano. I sistemi di cateteri a palloncino sono al secondo posto con 84: essenzialmente ogni catetere a palloncino over-the-wire utilizzato negli interventi cardiaci coronarici, periferici e strutturali richiede come minimo un albero a doppio lume che separa il lume del filo guida dal lume di gonfiaggio del palloncino. Il Tubo multilume per cateteri a palloncino Il segmento è particolarmente impegnativo perché il lume di gonfiaggio deve mantenere l'integrità a pressioni superiori a 10-20 atmosfere durante cicli di gonfiaggio ripetuti. Tubi multilume per sistemi di somministrazione di farmaci Tubi multilume per sistemi di somministrazione di farmaci rappresenta uno dei segmenti applicativi in più rapida crescita, guidato dall’espansione della somministrazione di terapie mirate, di protocolli di combinazione di farmaci e di sistemi di infusione a circuito chiuso. Nelle porte di infusione oncologica, i design a doppio lume consentono la somministrazione simultanea di due agenti farmacologici incompatibili attraverso canali separati che convergono solo sulla punta distale, prevenendo l'interazione chimica all'interno del corpo del catetere. Nella gestione del dolore, i cateteri epidurali multilume consentono l’infusione combinata di anestetici locali e oppioidi attraverso canali separati con controllo della velocità indipendente. Ognuna di queste applicazioni richiede tubi in cui l'integrità del lume, la consistenza dimensionale e la resistenza chimica siano mantenute durante l'intero ciclo di utilizzo clinico. Tubi multilume a parete sottile e diametro ridotto: ingegneria ai limiti Tubo multilume a parete sottile per cateteri rappresenta la categoria più esigente nell'estrusione multi-lume, in cui i progettisti riducono al minimo il diametro esterno, massimizzano le dimensioni dei singoli lumi e mantengono l'integrità strutturale nei setti tra i lumi. In un tubo a doppio lume con un diametro esterno di 1,0 mm, il setto che separa i due lumi può avere uno spessore di soli 80-120 micron, una parete così sottile che qualsiasi variazione del processo ne provoca il collasso o la distorsione, rendendo il tubo inutilizzabile. Tubo multilume medico di piccolo diametro con diametro esterno compreso tra 0,5 e 2,0 mm viene utilizzato in cateteri neurointerventivi, applicazioni di dispositivi pediatrici e strumenti oftalmologici in cui l'anatomia di accesso limita il dispositivo a profili estremamente piccoli. Per ottenere una geometria del lume coerente a queste dimensioni sono necessarie tolleranze dei perni della matrice inferiori a 5 micron, uniformità della temperatura di fusione entro più o meno 1 grado Celsius sulla faccia della matrice e stabilità della velocità di trasporto inferiore allo 0,1% di variazione. Si tratta di requisiti di ingegneria di precisione che solo gli estrusori specializzati di tubi medicali con apparecchiature progettate appositamente possono soddisfare in modo coerente. Spessore minimo della parete del setto in base al diametro esterno per tubi medici multilume 0 100 200 300 400um 80um, 1.0mm->100um, 1.5mm->120um, 2.0mm->150um, 3.0mm->200um, 5.0mm->300um, 8.0mm->380um --> 155, 100->147.5, 120->140, 150->129, 200->110, 300->72.5, 380->42.5 --> 80um diametro esterno 0,5 mm 100um diametro esterno 1,0 mm 120um diametro esterno 1,5 mm 150um diametro esterno 2,0 mm 200um diametro esterno 3,0 mm 300um diametro esterno 5,0 mm 380um diametro esterno 8,0 mm I valori minimi dello spessore della parete del setto sono indicativi per i tubi PEBA a doppio lume; i minimi effettivi dipendono dal materiale e dal numero di lumen. Il column chart makes an important engineering relationship visible: as outer diameter decreases, the minimum achievable septum wall thickness also decreases — but the rapporto Lo spessore del setto rispetto al diametro esterno del tubo aumenta effettivamente per i diametri piccoli, il che significa che una frazione maggiore dell'area della sezione trasversale disponibile deve essere assegnata alle pareti strutturali piuttosto che allo spazio del lume funzionale su piccola scala. Con diametro esterno di 0,5 mm, un setto da 80 μ consuma circa il 16% del diametro del tubo, mentre con diametro esterno di 8 mm, un setto da 380 μ rappresenta solo il 5% del diametro. Questo è un vincolo fondamentale di Tubo multilume medico di piccolo diametro progettazione di cui gli ingegneri dei dispositivi devono tenere conto quando specificano i diametri dei lumi per le applicazioni di microcateteri. Estrusione multi-lume personalizzata: dalle specifiche di progettazione alla produzione qualificata Servizi di estrusione multi-lume personalizzati coprire l'intero percorso dalle specifiche di progettazione alla fornitura di produzione qualificata e la comprensione di questo processo aiuta i produttori di dispositivi a stabilire tempistiche di progetto e aspettative di documentazione adeguate. A differenza dell'acquisto di tubi standard, l'estrusione multi-lume personalizzata inizia con una fase di progettazione collaborativa in cui il team tecnico del produttore dei tubi esamina i requisiti del dispositivo e propone una specifica del tubo che bilancia le prestazioni cliniche con la fattibilità della produzione. Tubo multilume medico Market Demand Growth Index (2019 = 100) 100 120 140 160 180 2019 2020 2021 2022 2023 2025 2027E 178, 106->166.2, 113->150.6, 124->128.9, 139->99.2, 161->57.3, 182->15.7 --> 178, 102->174, 106->166, 112->154, 120->138, 133->112, 148->84 --> Proiettato Tubi medicali multilume Tubi medicali a lume singolo Indice di crescita 2019=100; valori previsti basati sull'analisi CAGR del settore fino al 2027. Il dual-line growth chart above captures a critical market dynamic: la domanda di tubi multilume sta crescendo a un CAGR pari a circa l'11-14%. – quasi il doppio rispetto al 5-7% dei tubi a lume singolo – grazie alla crescente complessità funzionale dei dispositivi basati su cateteri di prossima generazione. Ogni nuova categoria di terapia minimamente invasiva che entra nella pratica clinica (ablazione robotica transcatetere, riparazione valvolare transcatetere, somministrazione di farmaci endovascolari) tende a richiedere architetture con stelo multilume che i design a lume singolo non possono supportare. Questa crescita strutturale della domanda rende la capacità e la qualificazione specialistica Tubo multilume medico Manufacturer strutture un elemento di differenziazione sempre più competitivo per le aziende produttrici di dispositivi che costruiscono catene di fornitura pluriennali. Cosa aspettarsi dalla sequenza temporale dello sviluppo dell'estrusione personalizzata Tabella 2: Cronologia tipica del progetto per lo sviluppo di tubi multi-lume personalizzati dalle specifiche al rilascio della produzione Fase Attività Durata tipica Progettazione Review Revisione delle specifiche, raccomandazioni DFM, conferma dei materiali 1-2 settimane Muori Design and Fabrication Muori engineering, machining, initial trial runs 4-8 settimane Estrusione di prototipi Produzione del campione, qualificazione dimensionale, iterazione 2-4 settimane Processo Validation (OQ/PQ) Processo capability demonstration, SPC establishment 3-6 settimane Rilascio di produzione Pacchetto documentazione, primo lotto di produzione, fornitura commerciale 2-3 settimane Il development timeline above reflects the practical reality that custom multi-lumen extrusion programs require three to five months from specification sign-off to first production lot for most profiles. Die design and fabrication is the longest individual phase and the one with the greatest variability depending on profile complexity. Device manufacturers who initiate tubing development concurrent with early catheter prototyping — rather than waiting for device design freeze — consistently achieve faster overall program timelines and avoid the schedule risk of late-discovered tubing specification changes. Ningbo Linstant Polymer Materials Co., Ltd., fondata nel 2014 con oltre 400 dipendenti , offerte integrate Tubi medici multilume personalizzati sviluppo e produzione attraverso la sua piattaforma di tubi medicali OEM/ODM. Con una profonda esperienza nell'estrusione, nel rivestimento e nella post-elaborazione dei polimeri, l'azienda fornisce consigli di progettazione costruttiva basati su una conoscenza approfondita delle proprietà dei materiali polimerici e dei requisiti di applicazione dei cateteri, aiutando i produttori di dispositivi a passare dall'ideazione alla fornitura qualificata con meno iterazioni e una documentazione di processo più approfondita in ogni fase. Specifiche di progettazione chiave che gli ingegneri devono definire Prima di avvicinarsi a Tubo multilume medico Manufacturer per un programma di estrusione personalizzato, gli ingegneri dei dispositivi dovrebbero avere risposte chiare alle seguenti domande sulle specifiche. Gli input incompleti all'avvio del progetto sono la causa più comune dei cicli di iterazione del prototipo e dei ritardi nella sequenza temporale nello sviluppo di tubi multi-lume. Numero e funzione dei lumi: Definisci esattamente quanti lumi sono necessari e cosa trasporta ciascuno: filo guida, fluido di gonfiaggio, farmaco, irrigazione, cavi elettrici, gas o aspirazione. La funzione determina la dimensione minima del lume e i requisiti di valutazione della pressione. Diametro esterno e profilo totale del dispositivo: Specificare il diametro esterno massimo consentito in millimetri o dimensione francese, in base all'anatomia dell'accesso e alla compatibilità della guaina dell'introduttore. ID lumen minimo per ciascun canale: In base all'oggetto più grande che deve passare attraverso ciascun lume: diametro esterno del filo guida, raccordo della porta del palloncino o calcolo della portata richiesta a una determinata caduta di pressione. Requisiti materiali: Modulo di flessibilità desiderato su ciascuna sezione dell'albero, compatibilità chimica con i fluidi che passano attraverso ciascun lume e metodo di sterilizzazione utilizzato nel processo di produzione del dispositivo. Lunghezza e profilo dell'albero: Lunghezza totale del catetere, se è richiesto un profilo di rigidità uniforme o rastremato e se sono necessari segmenti di materiale diversi lungo la lunghezza dello stelo. Tolleranze dimensionali: Tolleranze accettabili di diametro esterno, diametro interno e spessore della parete che il tubo deve soddisfare per l'assemblaggio del dispositivo e la funzione clinica. È possibile ottenere tolleranze più strette, ma richiedono una convalida del processo più estesa e possono prolungare i tempi di sviluppo. Domande frequenti Q1: Qual è la differenza tra tubi multilume e tubi a lume singolo? Il tubo a lume singolo ha un canale interno, mentre il tubo a lume multiplo contiene due o più canali interni separati all'interno del corpo del tubo esterno. I design multi-lume consentono a un singolo catetere di erogare simultaneamente fluidi, trasportare fili guida ed eseguire il gonfiaggio o l'aspirazione, funzioni che altrimenti richiederebbero più dispositivi o inserimenti separati. Q2: Quali materiali sono più comunemente utilizzati per i tubi multilume medicali? Il most commonly used materials include PEBA (polyether block amide), nylon (PA12), polyurethane, PEEK, and polyimide. Material selection depends on the flexibility, strength, chemical resistance, and sterilization requirements of the specific catheter application. Many designs combine two or more materials in segmented shafts or co-extruded layers. Q3: Quanti lumen possono essere inclusi in un tubo? In pratica, la maggior parte dei cateteri medici multilume contengono da due a cinque lumi, ma i modelli a doppio e triplo lume sono i più comuni. Sono possibili conteggi di lumi più elevati, ma richiedono diametri esterni progressivamente più grandi per mantenere uno spessore della parete del setto e un'area di flusso del lume adeguati, il che ne limita l'uso in applicazioni di accesso di piccolo profilo. D4: È possibile personalizzare il tubo multilume per un design specifico del catetere? SÌ. I produttori esperti di tubi medicali OEM offrono estrusione personalizzata di profili multi-lume con diametro esterno specificato, ID dei singoli lumi, geometria del lume, materiale e spessore delle pareti. I programmi personalizzati richiedono in genere dai tre ai cinque mesi dall'approvazione delle specifiche alla fornitura di produzione qualificata, a seconda della complessità del profilo e dei requisiti di convalida. D5: Quali tolleranze sono ottenibili per i tubi multilume di piccolo diametro? Per l'estrusione medica multilume di precisione, tolleranze del diametro esterno di più o meno 0,010 mm e uniformità dello spessore della parete del setto entro più o meno 5-10 micron sono ottenibili in ambienti di produzione ben controllati. Queste specifiche richiedono micrometria laser in linea, controllo del processo SPC e attrezzature qualificate per stampi mantenute con tolleranze inferiori a 5 micron. D6: Il tubo multilume è compatibile con tutti i metodi di sterilizzazione standard? La compatibilità dipende dal polimero selezionato. Il gas EO e l'irradiazione gamma sono compatibili con la maggior parte dei materiali dei tubi multilume medicali, tra cui PEBA, nylon, poliimmide e poliuretano. La sterilizzazione in autoclave a vapore è limitata ai materiali con maggiore stabilità termica, principalmente PEEK e alcune costruzioni a base di PTFE. Il metodo di sterilizzazione deve essere confermato durante la selezione del materiale, non dopo.

La risposta diretta: cosa Tubo medico in Sbirciare Cos'è e perché è importante Il tubo medicale in Sbirciare è un tubo polimerico estruso di precisione realizzato in polietere etere chetone (Sbirciare), un materiale termoplastico ad alte prestazioni che combina eccezionale resistenza meccanica, stabilità termica fino a 250 gradi Celsius e comprovata biocompatibilità in un'unica piattaforma materiale. Viene utilizzato in un'ampia gamma di applicazioni di dispositivi medici tra cui cateteri, endoscopi, strumenti chirurgici e componenti impiantabili in cui i polimeri convenzionali come nylon, PTFE o poliuretano non sono in grado di soddisfare le esigenze combinate di resistenza, precisione dimensionale e resistenza alla sterilizzazione. Tubo in PEEK di grado catetere ha acquisito rilevanza clinica in modo significativo negli ultimi dieci anni poiché le procedure minimamente invasive richiedono materiali per lo stelo del catetere più sottili, resistenti e affidabili. A differenza dei metalli, il PEEK è radiotrasparente – non interferisce con i raggi X o l’imaging MRI – e a differenza dei polimeri più morbidi, mantiene tolleranze dimensionali precise sotto le sollecitazioni meccaniche e termiche della produzione di dispositivi medici e dell’uso clinico. Per gli ingegneri dei dispositivi che acquistano da a Tubo medico in Sbirciare Manufacturer , il PEEK offre un livello di versatilità del processo e uniformità delle prestazioni che lo rendono un materiale fondamentale nella progettazione moderna di cateteri e dispositivi. Proprietà del materiale principale del PEEK di grado medico Il motivo per cui il PEEK è diventato un materiale di riferimento per i tubi dei dispositivi medici risiede in una combinazione di proprietà che è davvero difficile da replicare con polimeri alternativi. La sua struttura semicristallina gli conferisce rigidità e resistenza a temperature elevate, mentre la sua struttura chimica resiste all'idrolisi, ai solventi organici e alle dure condizioni di ripetuti cicli di sterilizzazione. Tubo in PEEK biocompatibile prodotto in condizioni di grado medico soddisfa i requisiti ISO 10993 e USP Classe VI, stabilendo un chiaro percorso normativo per la presentazione dei dispositivi. PEEK e comuni polimeri per tubi medicali: un confronto tra le proprietà Tabella 1: Confronto delle proprietà principali del PEEK rispetto ad altri comuni materiali per tubi medicali Proprietà PEEK Poliimmide (PI) PTFE Nylon Resistenza alla trazione (MPa) 100-170 170-230 20-35 50-90 Massimo. Temp. di servizio (C) Fino a 250 Fino a 260 Fino a 260 Fino a 100 minimo Spessore della parete (um) ~100 ~12 ~150 ~80 Compatibilità con la risonanza magnetica Eccellente Eccellente Eccellente Bene Resistenza alla sterilizzazione EO, Vapore, Gamma, Fascio E EO, Gamma EO, Gamma EO, Gamma Resistenza chimica Molto buono Eccellente Eccellente Moderato Ciò che distingue PEEK in questo confronto non è una singola proprietà, ma l’ampiezza del suo profilo di capacità. È l’unico polimero medico comune che combina la tolleranza all’autoclavaggio (sterilizzazione a vapore a 134 gradi Celsius), la radiolucenza della risonanza magnetica e la rigidità strutturale che si avvicina a quella dell’osso corticale, una proprietà importante per i componenti del dispositivo adiacente all’impianto. Per gli ingegneri che specificano Tubo medico in PEEK sterilizzabile , la possibilità di utilizzare l'autoclavaggio a vapore anziché solo il gas EO semplifica notevolmente la convalida della sterilità e riduce i costi di lavorazione per unità nelle applicazioni di dispositivi riutilizzabili. Perché viene scelto il PEEK per le applicazioni di cateteri ed endoscopi La decisione di utilizzare Tubo medico in Sbirciare For Catheters raramente è guidato da una singola proprietà. Riflette invece un giudizio ingegneristico a livello di sistema secondo cui il profilo combinato del PEEK risolve più vincoli di progettazione contemporaneamente. Gli steli del catetere devono spingere senza deformarsi (resistenza della colonna), piegarsi senza attorcigliarsi (resistenza alla fatica da flessione), trasmettere la rotazione con precisione dall'impugnatura alla punta (trasmissione della coppia), resistere ai mezzi di contrasto e alla soluzione salina a pressioni elevate ( Tubi medicali in PEEK ad alta pressione applicazioni) e non distorcere l'imaging MRI o fluoroscopico. Nessuna singola proprietà vince la selezione: è la capacità di PEEK a soddisfare tutti questi requisiti contemporaneamente. Punteggio dei requisiti di progettazione del catetere per materiale (0-100) Forza della colonna Resistenza al nodo Trasmissione della coppia Resistenza alla pressione Compatibilità con la risonanza magnetica 0 20 40 60 80 100 88 80 85 90 95 Punteggio prestazioni PEEK (indice di ingegneria del catetere) I punteggi rappresentano valutazioni di idoneità ingegneristica normalizzata per i requisiti di progettazione dello stelo del catetere. Il grafico a barre orizzontali sopra rivela che il punteggio singolo più forte del PEEK è nella compatibilità con la risonanza magnetica, pari a 95 su 100, riflettendo la sua natura completamente radiotrasparente e non magnetica che non crea artefatti nell'immagine nelle procedure guidate dalla risonanza magnetica. La resistenza alla pressione ha un punteggio di 90, in linea con l'elevato modulo di trazione del materiale (~3,6 GPa) che consente Tubi medicali in PEEK ad alta pressione per sostenere cicli di gonfiaggio ripetuti nei sistemi di cateteri a palloncino e nelle applicazioni di iniezione di contrasto. La resistenza della colonna a 88 riflette il vantaggio del PEEK rispetto ai polimeri più morbidi nel mantenere la spinta attraverso percorsi di consegna lunghi e tortuosi senza compressione dell'albero. Questi punteggi spiegano collettivamente perché il PEEK è diventato un materiale strutturale leader per la progettazione dello stelo del catetere a livello globale. Principali applicazioni mediche dei tubi in PEEK Cateteri per cardiologia interventistica: Gli steli dei cateteri guida e i cateteri diagnostici per le procedure coronariche richiedono robustezza della colonna e resistenza all'attorcigliamento su lunghezze superiori a 100 cm. Il PEEK soddisfa queste esigenze senza rinforzo metallico in molti progetti. Sistemi di accesso neurovascolare: Le guaine di accesso e i cateteri di supporto nelle procedure neurointerventistiche beneficiano della radiolucenza del PEEK e della capacità di visualizzare contemporaneamente l'anatomia e il dispositivo senza artefatti. Strumentazione endoscopica: I tubi dei canali operativi e i rivestimenti dei canali bioptici negli endoscopi gastrointestinali e polmonari sfruttano la resistenza chimica del PEEK ai ripetuti protocolli di pulizia e disinfezione enzimatica. Sistemi di gestione dei fluidi e di infusione: Le linee di infusione ad alta pressione per l'iniezione del mezzo di contrasto e la somministrazione di farmaci sfruttano la resistenza allo scoppio e la stabilità dimensionale del PEEK per mantenere pressioni operative sicure per tempi procedurali prolungati. Componenti del dispositivo impiantabile: I produttori di dispositivi spinali e ortopedici utilizzano tubi in PEEK nei componenti di eluizione dei farmaci e negli elementi di guida strutturali dove sono richiesti un modulo simile a quello osseo e una biocompatibilità a lungo termine. Canali degli strumenti di chirurgia robotica: Canali di consegna degli strumenti nell'uso dei sistemi robotici laparoscopici Tubi PEEK medicali di precisione per la sua stabilità dimensionale sotto ripetuti cicli di articolazione. Tubi in PEEK a parete sottile e microforo: capacità dimensionali Uno degli aspetti pratici più importanti di Tubi medicali in PEEK a parete sottile è capire quali specifiche dimensionali sono ottenibili in produzione e come tali specifiche si traducono in prestazioni del dispositivo. La struttura semicristallina del PEEK lo rende più rigido e meno deformabile rispetto ai polimeri amorfi, il che richiede un controllo del processo più rigoroso durante l'estrusione ma offre un vantaggio in termini di stabilità dimensionale nel componente finito. Tubi in PEEK medicale Microforo viene normalmente prodotto con diametri esterni che iniziano al di sotto di 0,5 mm e spessori di parete compresi tra 100 e 200 um. A differenza della poliimmide che può raggiungere spessori di parete fino a 12 um, le caratteristiche di lavorazione del PEEK rendono circa 100 um un limite inferiore pratico per una produzione stabile. Entro questo limite, il PEEK può comunque offrire eccellenti rapporti lume/diametro esterno per la sua gamma di diametri, rendendolo altamente competitivo per i cateteri di dimensioni francesi comprese tra 1,5 e 8 che rappresentano la maggior parte del volume dei cateteri interventistici. Intervallo di diametro esterno raggiungibile per la produzione di tubi in PEEK medicale (mm) Micro Bore Diametro piccolo Norma Foro grande 0 2 4 6 8 10 mm 13.5 60=73.5; 1.2->54 60=114; 1.5->67.5 60=127.5; 3.5->157.5 60=217.5; etc --> 0,3 - 1,2 mm 1,0 - 3,0 mm 2,5 - 6,0 mm 5-10 mm Le gamme OD riflettono le capacità di produzione tipiche; dimensioni personalizzate al di fuori di questi intervalli possono essere realizzabili da produttori specializzati. Il grafico qui sopra mappa gli intervalli di diametro esterno ottenibili nelle quattro categorie di produzione di tubi medicali in PEEK. Particolarmente rilevante è l'intervallo di microfori da 0,3 a 1,2 mm Tubi medicali in PEEK di piccolo diametro applicazioni nell'accesso neurointerventistico e nei sistemi di somministrazione di farmaci di precisione, dove ogni decimo di millimetro di riduzione dell'OD corrisponde a una riduzione misurabile del trauma vascolare. La gamma di diametri standard di 2,5-6,0 mm copre la maggior parte dei requisiti del gambo del catetere per cardiologia diagnostica e interventistica. Comprendere questi intervalli all'inizio dello sviluppo del dispositivo evita revisioni di progettazione in fase avanzata guidate da vincoli di producibilità scoperti durante la qualificazione del fornitore. Tabella 2: Tolleranze dimensionali tipiche per tubi in PEEK medicale di precisione Dimensione Gamma nominale Tolleranza raggiungibile Metodo di misurazione Diametro esterno 0,3 - 10,0 mm /- 0,010 mm Micrometria laser in linea Diametro interno 0,1 - 9,0 mm /- 0,010 mm CMM ottica, calibro a spillo Spessore della parete 100 - 1000 u.m /- 5-10 ore Sezione ottica Concentricità (eccentricità) Tutti i diametri meno del 5% Sezione ottica I dati sulla tolleranza dimensionale nella Tabella 2 riflettono lo standard di precisione ottenibile in operazioni di estrusione di PEEK ben controllate. Tubi PEEK medicali di precisione con tolleranze OD di più o meno 0,010 mm e concentricità delle pareti inferiore al 5% fornisce agli assemblatori di cateteri una base affidabile dei componenti, riducendo i tassi di scarto nella fase di sottoassemblaggio e garantendo prestazioni meccaniche costanti nel dispositivo finito. Queste tolleranze vengono mantenute attraverso la micrometria laser in linea e il controllo statistico del processo, con la completa tracciabilità richiesta dai requisiti di gestione della qualità ISO 13485. Compatibilità con la sterilizzazione: un vantaggio decisivo del PEEK Tubo medico in PEEK sterilizzabile si distingue dalla maggior parte dei tubi polimerici concorrenti per un aspetto fondamentale: può resistere all'autoclavaggio a vapore a 134 gradi Celsius senza modifiche dimensionali o degrado delle proprietà. Questa è una conseguenza diretta dell'elevata temperatura di transizione vetrosa del PEEK (circa 143 gradi Celsius) e del suo punto di fusione semicristallino a circa 343 gradi Celsius, il che significa che il materiale rimane completamente solido e dimensionalmente stabile in condizioni standard di sterilizzazione a vapore. Per i dispositivi medici riutilizzabili, inclusi alcuni strumenti endoscopici, guide chirurgiche e componenti per la gestione dei fluidi, la compatibilità con la sterilizzazione a vapore elimina i requisiti di trattamento del gas EO, riduce i costi di sterilizzazione per ciclo e consente tempi di risposta più rapidi tra un utilizzo e l'altro della procedura. Inoltre, il PEEK conserva le sue proprietà meccaniche attraverso ripetuti cicli di sterilizzazione, un requisito di qualificazione fondamentale per i componenti dei dispositivi riutilizzabili che possono essere sottoposti a centinaia di cicli di sterilizzazione nel corso della loro vita operativa. Compatibilità del metodo di sterilizzazione in base al polimero (punteggio di idoneità) Gas OE Vapore 134C Gamma Fascio elettronico 0 25 50 75 100 PEEK Poliimmide PTFE Nylon Punteggio di idoneità 0-100; maggiore indica una migliore compatibilità con quella modalità di sterilizzazione. L'istogramma a colonne raggruppate sopra rende immediatamente visibile la versatilità della sterilizzazione del PEEK. Mentre la maggior parte dei polimeri ottiene punteggi competitivi con gas EO e irradiazione gamma, il PEEK si distingue nettamente nella compatibilità con le autoclavi a vapore con un punteggio di 95, una categoria in cui il nylon ottiene solo 20 punti e la poliimmide un punteggio di 30, entrambi sperimentando distorsione dimensionale o degrado delle proprietà a 134 gradi Celsius. Questo singolo elemento di differenziazione rende il PEEK la scelta predefinita per qualsiasi componente di dispositivo riutilizzabile o per qualsiasi applicazione in cui la strategia di sterilità del produttore del dispositivo si basa sul trattamento a vapore. Per i team di procurement che valutano le fonti per Tubo medico in PEEK sterilizzabile , questa capacità restringe di fatto il campo dei materiali al PEEK per i programmi dei dispositivi riutilizzabili. Profilo di biocompatibilità e percorso normativo Tubo in PEEK biocompatibile è supportato da un ampio corpus di prove precliniche e cliniche accumulate in oltre tre decenni di utilizzo nei dispositivi ortopedici e spinali impiantabili. La biocompatibilità del materiale ai sensi della norma ISO 10993 è stata dimostrata attraverso test di citotossicità, sensibilizzazione, tossicità sistemica, genotossicità e impianto, stabilendo una base di prove normative che riduce significativamente i rischi presentati per le richieste di valutazione biologica per nuove applicazioni di cateteri e dispositivi. A differenza di alcuni sistemi polimerici che contengono plastificanti, stabilizzanti o additivi di lavorazione con potenziali problemi di lisciviabilità, il PEEK di grado medico utilizzato nell'estrusione dei tubi viene generalmente lavorato senza additivi secondari. Il polimero di base stesso, un termoplastico aromatico lineare, è chimicamente inerte sia in ambienti acquosi che fisiologici, senza percorsi di degradazione idrolitica noti in condizioni di utilizzo normali. Ciò semplifica il processo di caratterizzazione degli estratti e delle sostanze rilasciabili (E&L) che le agenzie di regolamentazione richiedono sempre più per la presentazione di dispositivi di classe II e III ai sensi della FDA 21 CFR e dell'UE MDR 2017/745. Documentazione normativa che un fornitore di tubi in PEEK medicale di qualità dovrebbe fornire Rapporti sui test di biocompatibilità ISO 10993 — coprire almeno la citotossicità, la sensibilizzazione e la tossicità sistemica, a seconda della classificazione del contatto previsto Risultati dei test sulle materie plastiche USP Classe VI — dati sull'iniezione sistemica e sull'impianto che confermano l'inerzia biologica del tipo specifico di materiale utilizzato Certificato di gestione della qualità ISO 13485 — conferma che il produttore applica un sistema di qualità documentato dei dispositivi medici Certificati di conformità delle materie prime — documentazione specifica del lotto che traccia il grado di resina PEEK secondo le sue specifiche Rapporti di prova dimensionali e meccanici — confermando che il tubo prodotto soddisfa i requisiti di diametro esterno, diametro interno, spessore della parete e proprietà di trazione specificati Dati di caratterizzazione degli estraibili — sempre più richiesto dalle agenzie di regolamentazione per dispositivi con durate di contatto prolungate con il paziente Tubi PEEK medicali personalizzati: funzionalità OEM e ODM Tubi PEEK medici personalizzati consente agli OEM di cateteri e dispositivi di specificare configurazioni di tubi che corrispondono esattamente all'architettura del loro dispositivo anziché adattare i progetti alle limitazioni dei componenti standard. Funzionalità di estrusione personalizzate da parte di un esperto Tubo medico in Sbirciare Manufacturer coprire un'ampia gamma di parametri di progettazione che possono essere specificati indipendentemente o congiuntamente. Frequenza di ordine dei tubi PEEK personalizzati per tipo di specifica (%) Personalizzato PEEK Personalizzato OD/ID (35%) Spessore parete speciale (22%) Configurazione multi-lume. (18%) Marcatura a colori/laser (12%) Rivestimento superficiale (8%) Altre specifiche personalizzate (5%) Distribuzione indicativa basata sui profili di ordinazione dei tubi PEEK personalizzati dei produttori di dispositivi medici OEM. La tabella ad anello qui sopra rivela che la maggior parte degli ordini di tubi PEEK personalizzati: 35% — incentrato su combinazioni DE/ID non standard che non rientrano negli intervalli dimensionali del catalogo. Questa è l'esigenza di personalizzazione più comune, che riflette l'ampia varietà di architetture di cateteri nelle diverse specialità cliniche e generazioni di dispositivi. Specifiche speciali sullo spessore della parete a 22% sono i secondi più comuni, guidati dai requisiti di pressione di scoppio e dai profili di rigidità desiderati. Le configurazioni multi-lume al 18% rappresentano la terza categoria principale, coprendo i design con stelo bi-lume e tri-lume utilizzati nei sistemi di cateteri over-the-wire, gonfiaggio di palloncini combinato con filo guida o applicazioni di aspirazione e somministrazione simultanee di fluidi. Ningbo Linstant Polymer Materials Co., Ltd., fondata nel 2014 con una forza lavoro di oltre 400 dipendenti , opera come fornitore specializzato di tubi medicali OEM/ODM con capacità integrate di estrusione, rivestimento e post-elaborazione. La loro piattaforma supporta Tubi PEEK medici personalizzati dalle specifiche di progettazione iniziale fino alla qualificazione del prototipo e alla produzione commerciale, con una gestione della qualità conforme alla norma ISO 13485 che garantisce una qualità del prodotto costante in ogni lotto di produzione. I produttori di dispositivi medici beneficiano di un rapporto con un unico fornitore che semplifica la gestione della catena di fornitura fornendo al contempo l'accesso alla gamma completa di tecnologie di lavorazione dei polimeri necessarie per progetti complessi di cateteri. Crescita del mercato dei tubi medicali PEEK e tendenze del settore Richiesta di Tubi in PEEK per dispositivi medici ha seguito la più ampia espansione della chirurgia mini-invasiva, della cardiologia interventistica e delle procedure neurointerventistiche a livello globale. Con l’aumento dei volumi delle procedure e la progettazione dei dispositivi sempre più sofisticati, la necessità di materiali strutturali per tubi con prestazioni più elevate ha accelerato il passaggio dai tubi polimerici convenzionali ai componenti basati su PEEK. Tubo medico in Sbirciare Market Growth Index (2019 = 100) 100 120 140 160 180 2019 2020 2021 2022 2023 2025 2027E 180, 104->172, 109->162, 118->144, 132->120, 155->82, 185->30 --> Proiettato Tubo medico in Sbirciare Tubi polimerici per uso medico generale Base indice 2019=100; valori previsti basati sui trend CAGR del settore fino al 2027. Il grafico a linee mette in contrasto la traiettoria di crescita dei tubi medicali in PEEK rispetto al mercato più ampio dei tubi medicali in polimeri. La pendenza più ripida della linea PEEK riflette una stima CAGR del 10-13% per la domanda di tubi specifici in PEEK, rispetto a circa il 6-8% per il segmento generale dei tubi in polimeri medicali. Questa sovraperformance riflette la penetrazione del materiale in categorie di dispositivi di valore più elevato e con specifiche più elevate – strumenti di chirurgia robotica, cateteri per ablazione cardiaca di prossima generazione e sistemi di somministrazione di farmaci di precisione – dove il profilo delle proprietà del PEEK impone una specifica differenziata. Ingegneri dei dispositivi e responsabili degli acquisti che acquistano da a Tubo medico in Sbirciare Supplier operano quindi in un ambiente di fornitura in cui capacità e capacità sono in crescita, ma dove la selezione di fornitori qualificati rimane una decisione critica in materia di gestione del rischio. Selezione di un fornitore di tubi medicali in PEEK: criteri chiave di valutazione Approvvigionamento Tubi in PEEK per dispositivi medici dal giusto partner di produzione ha implicazioni a lungo termine per la qualità dei dispositivi, la conformità normativa e la resilienza della catena di fornitura. Il quadro di valutazione riportato di seguito delinea i criteri che i produttori di dispositivi medici dovrebbero applicare per qualificare a Tubo medico in Sbirciare Manufacturer per un programma di sviluppo o commerciale. Sistema di gestione della qualità: La certificazione ISO 13485 è un requisito di base. La preparazione all'audit e il controllo documentato della progettazione, la convalida del processo (IQ/OQ/PQ) e la gestione delle non conformità sono gli indicatori operativi che contano oltre il certificato stesso. Tracciabilità dei materiali: La tracciabilità lotto per lotto della resina PEEK proveniente da fornitori certificati, mantenuta attraverso i registri di produzione e inclusa nei certificati di conformità, non è negoziabile per le richieste normative dei dispositivi. Capacità dimensionale: Richiedi dati SPC e indici di capacità di processo (Cpk) per le tolleranze specifiche rilevanti per il tuo progetto. Un fornitore capace avrà a disposizione questi dati per le dimensioni standard e potrà generarli per specifiche personalizzate durante la convalida del processo. Personalizzato Development Experience: Valutare il track record del fornitore con Tubi PEEK medici personalizzati progetti di complessità e volume simili. Richiedi esempi di casi di studio e fai riferimento ai contatti dei clienti ove possibile. Capacità di post-elaborazione: Valuta se il fornitore può fornire operazioni secondarie (taglio, formatura della punta, rivestimento, incollaggio o marcatura laser) che riducono le fasi di assemblaggio e i punti di contatto della catena di fornitura. Pacchetto di documentazione normativa: Un professionista Tubi PEEK medici OEM il fornitore fornirà un pacchetto di documentazione standard in linea con i requisiti di presentazione della FDA e dell'MDR UE senza richiedere richieste personalizzate per ciascun tipo di documento. Domande frequenti D1: Cosa significa PEEK e perché viene utilizzato nei tubi medicali? PEEK sta per polietere etere chetone. Viene utilizzato nei tubi medicali perché combina in modo unico elevata resistenza alla trazione, stabilità termica fino a 250 gradi Celsius, compatibilità con la sterilizzazione a vapore, radiolucenza MRI e comprovata biocompatibilità, proprietà che nessun singolo polimero concorrente replica completamente. Q2: I tubi medicali in PEEK sono biocompatibili e sicuri per il contatto con i pazienti? SÌ. I tubi in PEEK di grado medico prodotti secondo le condizioni ISO 13485 sono valutati secondo gli standard ISO 10993 e USP Classe VI. La sua struttura aromatica chimicamente inerte non rilascia plastificanti o prodotti di degradazione in condizioni fisiologiche, supportandone l'uso in applicazioni con dispositivi a contatto con il sangue e con i tessuti. Q3: I tubi medicali in PEEK possono essere sterilizzati a vapore? Sì, e questo è uno dei vantaggi clinicamente più importanti del PEEK. Il PEEK rimane dimensionalmente stabile e conserva le sue proprietà meccaniche attraverso cicli ripetuti in autoclave a 134 gradi Celsius, rendendolo adatto per dispositivi medici riutilizzabili dove la sterilizzazione a vapore è il metodo di sterilizzazione preferito o richiesto. Q4: Qual è lo spessore minimo della parete ottenibile per i tubi medicali in PEEK? I tubi in PEEK medicale di precisione vengono normalmente prodotti con spessori di parete a partire da circa 100 micron. Questo è più spesso della poliimmide (che può raggiungere ~12 um) ma più sottile di molti altri polimeri strutturali, consentendo al PEEK di fornire un'elevata efficienza luminosa per cateteri di dimensioni da circa 1,5 French e superiori. Q5: È possibile personalizzare i tubi in PEEK per i progetti di cateteri OEM? SÌ. I produttori esperti di tubi in PEEK medicale OEM/ODM supportano combinazioni OD/ID personalizzate, configurazioni multi-lume, profili di rigidità conici, rivestimenti superficiali e marcatura laser. I programmi personalizzati sono supportati dal prototipo alla produzione commerciale con documentazione completa di dimensioni e qualità. D6: I tubi medicali in PEEK sono compatibili con gli ambienti di imaging MRI? SÌ. Il PEEK è completamente radiotrasparente e non magnetico e non produce artefatti nell'immagine MRI o fluoroscopica. Ciò lo rende un materiale strutturale preferito per i sistemi di cateteri utilizzati negli interventi guidati dalla risonanza magnetica, dove le alternative rinforzate con metallo creerebbero interferenze nell'immagine che degradano l'accuratezza procedurale.

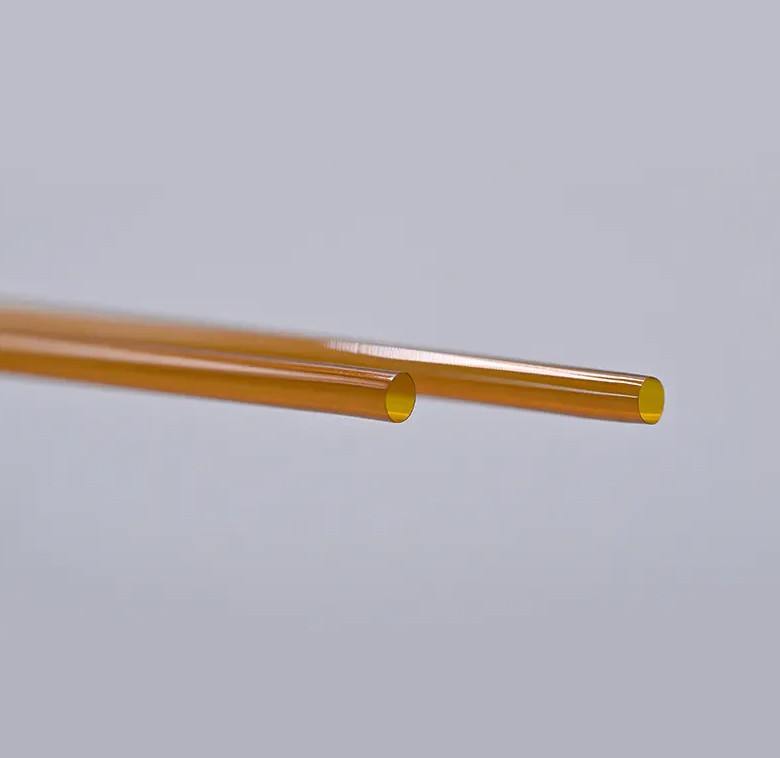

La risposta breve: perché Tubi in poliimmide Domina il design del catetere Il tubo in poliimmide viene utilizzato nei cateteri principalmente per la sua straordinaria combinazione di struttura a parete ultrasottile, elevata resistenza alla trazione ed eccezionale stabilità termica e chimica — proprietà che nessun'altra classe di tubi polimerici può eguagliare nella stessa scala dimensionale. Quando i progettisti di cateteri devono affrontare anatomie vascolari tortuose, fornire una coppia precisa o integrare più lumi in un dispositivo con un diametro esterno inferiore a 1 mm, Tubi in poliimmide di grado medico diventa il materiale tecnico preferito. A differenza dei tradizionali tubi polimerici, Tubi in poliimmide For Catheters mantiene l'integrità strutturale anche con spessori di parete inferiori a 12 micron, consentendo ai produttori di massimizzare il diametro del lume interno rispetto al profilo esterno. Ciò si traduce direttamente in un migliore flusso dei fluidi, una migliore tracciabilità del dispositivo e un'esperienza del paziente minimamente invasiva. Le sezioni seguenti esplorano la scienza dei materiali, i parametri di riferimento delle prestazioni e le applicazioni cliniche che rendono la poliimmide la scelta preferita nella cardiologia interventistica, nelle procedure neurovascolari e nella chirurgia minimamente invasiva. Proprietà dei materiali che distinguono la poliimmide La catena polimerica poliimmidica è costruita su collegamenti immidici che creano una rigida struttura aromatica. Questa architettura molecolare è responsabile di un profilo di proprietà che rimane in gran parte ineguagliato dai polimeri concorrenti di grado medico. Tubi in poliimmide a parete sottile mantiene la rigidità meccanica anche quando lo spessore della parete è ridotto a livelli inferiori a 25 micron: un requisito fondamentale per i sistemi di microcatetere. Principali proprietà fisiche e chimiche Tabella 1: Profilo comparativo delle proprietà della poliimmide rispetto ai comuni polimeri per tubi medicali Proprietà Poliimmide (PI) Sbirciare PTFE Nylon Resistenza alla trazione (MPa) 170-230 100-170 20-35 50-90 minimo Spessore della parete (um) ~12 ~100 ~150 ~80 Temperatura continua (C) Fino a 260 Fino a 250 Fino a 260 Fino a 100 Resistenza chimica Eccellente Molto buono Eccellente Moderato I dati sopra evidenziano il vantaggio principale della poliimmide: la capacità di raggiungere spessori minimi delle pareti intorno 12 micron pur offrendo resistenze a trazione 170-230MPa . Questa combinazione semplicemente non è ottenibile con la produzione di Sbirciare, PTFE o nylon di dimensioni comparabili Tubi in poliimmide ultrasottili una categoria a sé stante nella produzione di dispositivi medici di precisione. Benchmark delle prestazioni: poliimmide e alternative Capire perché Tubi in poliimmide Medical Applications sono cresciuti notevolmente richiede il confronto delle prestazioni tra i parametri che interessano maggiormente agli ingegneri dei cateteri: rapporto parete-lume, resistenza all'attorcigliamento, trasmissione della coppia e biocompatibilità. Il grafico radar riportato di seguito mostra i punteggi prestazionali normalizzati in cinque categorie critiche per i tre materiali più comunemente considerati. Radar delle prestazioni dei materiali: confronto dei tubi del catetere Sottigliezza delle pareti Resistenza alla trazione Resistenza al nodo Trasmissione della coppia Biocompatibilità Poliimmide (PI) Sbirciare PTFE Scala di punteggio: 0-100 (indice di prestazione ingegneristica normalizzata) Grafico radar che mette a confronto poliimmide, PEEK e PTFE in cinque parametri critici delle prestazioni del catetere. Il confronto radar costituisce un argomento convincente a favore dell'eccellenza bilanciata della poliimmide. Sebbene il PTFE abbia ottimi punteggi in termini di biocompatibilità data la sua lunga storia clinica, la sua resistenza alla trazione relativamente bassa e la scarsa resistenza all'attorcigliamento ne limitano l'applicazione nei corpi dei cateteri microforati. Il PEEK offre una solida resistenza alla trazione ma non può essere trasformato in pareti ultrasottili Tubi in poliimmide di piccolo diametro raggiunge regolarmente. La dominanza angolare della poliimmide su tutti e cinque gli assi riflette il motivo per cui è diventata la spina dorsale strutturale del moderno design dei microcateteri. Questa immagine chiarisce che nessun singolo materiale concorrente può replicare simultaneamente il vantaggio prestazionale multiasse della poliimmide. Come la struttura a parete ultrasottile trasforma il design del catetere La relazione tra spessore della parete e diametro interno è la tensione ingegneristica centrale nella progettazione del catetere. Ogni micrometro aggiunto alla parete riduce il lume disponibile per l'erogazione del fluido, il passaggio del filo guida o l'implementazione del dispositivo. Tubi in poliimmide ultrasottili risolve questa tensione ottenendo rapporti parete-OD che consentono ai progettisti di recuperare spazio in lumen senza aumentare l'ingombro esterno del dispositivo. Spessore minimo della parete ottenibile in base al materiale del tubo (um) Poliimmide (PI) ~12 unm Nylon ~80 u.m Sbirciare ~100 u.m PTFE ~150 u.m Silicone ~200 um Valori più bassi indicano pareti ottenibili più sottili: un vantaggio chiave per i sistemi di cateteri di piccolo profilo. Questo drammatico vantaggio in termini di spessore della parete: poliimmide a ~12 um rispetto al silicone a ~200 um - si traduce direttamente in efficienza luminosa. Per un catetere con diametro esterno di 0,5 mm, passare dal silicone al Tubi in poliimmide microforati può aumentare il diametro effettivo del lume interno del 30-40%, cambiando radicalmente ciò che il dispositivo può realizzare clinicamente. Questo non è un miglioramento marginale; è la differenza tra un dispositivo che può passare un filo guida 014 e uno che non può farlo. Il grafico a barre sopra rende questa lacuna visivamente innegabile, offrendo agli ingegneri un rapido riferimento per le decisioni sulla selezione dei materiali durante lo sviluppo iniziale del concetto di catetere. Guadagno pratico del lume nei cateteri submillimetrici Considerare un catetere progettato per l'embolizzazione neurovascolare con un diametro esterno target di 0,70 mm (circa 2,1 French). Con un rivestimento interno in PTFE con parete da 150 um, il diametro interno sarebbe di circa 0,40 mm. Lo stesso dispositivo costruito con Tubi in poliimmide a parete sottile a 25 um la parete raggiunge un diametro interno di circa 0,65 mm - a Aumento del 62,5% dell'area dei lumen . Ciò consente direttamente il passaggio di bobine più grandi, agenti embolici a viscosità più elevata o somministrazione di farmaci combinati, il tutto all'interno dello stesso profilo esterno consentito dall'anatomia. Applicazioni mediche: dove vengono utilizzati i tubi in poliimmide Tubi in poliimmide Medical Applications abbracciano praticamente ogni disciplina interventistica basata su catetere. Il filo conduttore è la necessità di fornire un dispositivo funzionale attraverso un percorso anatomico stretto e spesso tortuoso, pur mantenendo l'integrità strutturale, il controllo preciso della coppia e la stabilità dimensionale. Di seguito sono elencate le principali aree cliniche in cui la costruzione di cateteri a base di poliimmide aggiunge un valore misurabile. Micro-cateteri neurovascolari: L'accesso al sistema vascolare intracranico distale richiede OD pari a 1,5-1,7 French. La resistenza all'attorcigliamento e la fedeltà della coppia della poliimmide consentono agli operatori di navigare nel tortuoso sifone carotideo e nei rami distali dell'MCA. Cateteri per elettrofisiologia (EP): Il tubo a parete sottile consente una spaziatura tra gli elettrodi più densa e diametri dello stelo più piccoli, migliorando la risoluzione della mappatura delle lesioni nelle procedure complesse di ablazione dell'aritmia. Sistemi di somministrazione dei farmaci: I microcateteri per infusione per la somministrazione mirata di farmaci oncologici richiedono un controllo volumetrico preciso. La stabilità dimensionale dei tubi in poliimmide garantisce che i volumi di erogazione corrispondano ai parametri programmati senza scorrimento del lume. Strumentazione endoscopica e laparoscopica: I canali operativi negli endoscopi a profilo sottile beneficiano della combinazione di rigidità e parete sottile della poliimmide, consentendo il passaggio dello strumento mantenendo la snellezza del dispositivo. Guaine per accesso vascolare: Gli steli in poliimmide intrecciati o rinforzati forniscono la resistenza della colonna necessaria per un accesso affidabile nelle procedure vascolari periferiche e centrali. Bobine per filo guida: La precisione dimensionale e la resistenza alla temperatura Tubi in poliimmide di piccolo diametro lo rendono ideale per i componenti principali dei sistemi di fili guida idrofili. Quota stimata di utilizzo di tubi in poliimmide per applicazione medica (%) 0 10 20 30 40 38% Neuro-vascolare 22% Cateteri EP 17% Consegna della droga 12% Endoscopico 7% Accesso vascolare 4% Filo guida La distribuzione è indicativa, basata sui dati applicativi del settore provenienti da sondaggi OEM di cateteri e dalla letteratura pubblicata. Si stima che le applicazioni neurovascolari rappresentino il singolo segmento più grande 38% del consumo di tubi in poliimmide nella produzione di cateteri. Le sfide estreme di navigazione del sistema vascolare intracranico (vasi piccoli fino a 0,5 mm, angoli di ramificazione di 90 gradi e pareti fragili dei vasi) creano un test impegnativo che la poliimmide supera dove altri materiali non sono all'altezza. L'elettrofisiologia rappresenta il secondo segmento più grande 22% , che riflette la rapida crescita globale delle procedure di ablazione cardiaca per il trattamento della fibrillazione atriale. L'istogramma qui sopra consente agli ingegneri dei dispositivi e ai team di approvvigionamento di contestualizzare la loro applicazione all'interno del più ampio ecosistema di tubi in poliimmide medicale. Tubi compositi PI/PTFE: la soluzione lubrificante Sebbene i tubi in poliimmide puro offrano prestazioni strutturali eccezionali, alcune applicazioni di cateteri richiedono ulteriore lubrificazione sulla superficie interna. Le procedure che richiedono ripetuti cambi di filo guida, lavaggio del lume di irrigazione o iniezione di agenti embolici traggono tutte vantaggio dalla riduzione dell'attrito tra l'interno del tubo e lo strumento o il fluido che passa. Questo è dove Tubi compositi PI/PTFE fornisce una soluzione ingegneristica convincente che nessuno dei due materiali può ottenere da solo. Nella costruzione composita, il PTFE viene coprocessato o applicato come rivestimento interno su uno strato esterno strutturale in poliimmide. Il PTFE contribuisce con il suo coefficiente di attrito tipicamente basso (CoF statico fino a 0,04-0,10) mentre il componente in poliimmide fornisce la rigidità radiale, la resistenza della colonna e la precisione dimensionale che impediscono la deformazione del tubo complessivo sotto i carichi meccanici derivanti dall'avanzamento e dalla manipolazione del catetere. Il risultato è un sistema di tubi con a parete interna sufficientemente liscia e un guscio esterno strutturalmente robusto, proprietà che altrimenti si escludono a vicenda nei design dei tubi monomateriale. Confronto del coefficiente di attrito: materiali del lume del catetere Coefficiente di attrito rispetto alla pressione di contatto per i materiali del lume interno 0.00 0.10 0.20 0.30 0.40 Basso Medio-basso Medio Alto Pressione di contatto Nylon Solo PI Composito PI/PTFE PTFE puro Il coefficiente di attrito inferiore migliora la tracciabilità del filo guida e riduce la resistenza procedurale. Il grafico sopra illustra un compromesso fondamentale: il PTFE puro raggiunge i valori di attrito più bassi ma sacrifica il supporto strutturale, mentre il nylon mantiene la forma ma crea un'elevata resistenza all'attrito. Tubi compositi PI/PTFE occupies the optimal middle ground - fornire un coefficiente di attrito compreso tra 0,07 e 0,10 pur mantenendo l'integrità strutturale della struttura in poliimmide. Per gli operatori dei cateteri, ciò si traduce in scambi più fluidi del filo guida, meno forza procedurale, minore disagio per il paziente e comportamento più prevedibile del dispositivo durante l'intervento. Il formato del grafico a linee consente di vedere facilmente che le prestazioni dei compositi PI/PTFE sono costanti in un ampio intervallo di pressioni, a differenza del nylon che peggiora significativamente sotto carichi più elevati. Precisione dimensionale e uniformità nei tubi in poliimmide Micro Bore La coerenza dimensionale è importante quanto le dimensioni nominali nella produzione di dispositivi medici. A Tubi in poliimmide microforati Il componente specificato con diametro interno di 0,20 mm più o meno 0,005 mm deve soddisfare in modo affidabile tale tolleranza su ogni metro di produzione, poiché anche variazioni minime nello spessore o nella rotondità della parete possono influenzare l'assemblaggio dei rinforzi intrecciati, il collegamento delle punte distali o l'adattamento dell'hardware del connettore. Processi avanzati di estrusione e rivestimento utilizzati nella produzione di Tubi in poliimmide di grado medico ottenere tolleranze del diametro esterno di più o meno 0,005 mm e uniformità dello spessore della parete entro più o meno 2 um tra i cicli di produzione. Queste specifiche sono convalidate tramite misurazione in linea con micrometria laser e grafici di controllo statistico del processo (SPC), garantendo che ogni bobina di tubo soddisfi i requisiti dimensionali senza richiedere l'ispezione manuale di ogni metro. Coerenza della tolleranza OD durante un ciclo di produzione (grafico di controllo SPC) UCL Nominativo LCL 0.005 0.000 -0,005 Punti campione di produzione Tutti i punti campione rimangono ben entro i limiti di controllo di più/meno 0,005 mm, dimostrando un'elevata capacità di processo. La tabella di controllo SPC sopra rappresenta il tipo di disciplina dimensionale richiesta per la qualificazione dei componenti dei dispositivi medici. Tutti i campioni di produzione rimangono ben entro i limiti di controllo, senza punti dati che si avvicinano alle linee di controllo superiori o inferiori. Questo livello di capacità di processo, caratterizzato da un valore Cpk tipicamente superiore a 1,67 in operazioni di estrusione di poliimmide ben controllate, è ciò che consente agli OEM di cateteri di costruire componenti da tubi in poliimmide con sicurezza, riducendo il carico di ispezione in entrata e consentendo processi di assemblaggio più snelli. La coerenza dei dati sulla capacità del processo è un risultato chiave da parte dei professionisti Tubi in poliimmide di grado medico fornitori quando supportano la documentazione del file di cronologia della progettazione del dispositivo. Biocompatibilità e considerazioni normative Qualsiasi materiale destinato all'uso in un dispositivo medico che entra in contatto con i tessuti del paziente o i fluidi corporei deve dimostrare la biocompatibilità secondo gli standard internazionali pertinenti. Per Tubi in poliimmide di grado medico , ciò significa soddisfare i requisiti della norma ISO 10993 - la serie di standard riconosciuti a livello internazionale per la valutazione biologica dei dispositivi medici - nonché i test applicabili sulla plastica USP Classe VI per applicazioni su impianti e dispositivi. I polimeri di poliimmide utilizzati nei tubi dei dispositivi medici sono stati ampiamente valutati per citotossicità, sensibilizzazione, tossicità sistemica ed emocompatibilità. Il legame dell'immide aromatica che conferisce alla poliimmide la sua resistenza termica e meccanica è anche chimicamente inerte in condizioni fisiologiche, il che significa che il polimero non rilascia facilmente plastificanti, monomeri o prodotti di degradazione negli intervalli di temperatura e pH incontrati nel corpo umano. Questa stabilità chimica rappresenta un vantaggio significativo rispetto al PVC plastificato o ad alcune formulazioni di poliuretano, che sono state oggetto di un crescente controllo sui problemi chimici rilasciabili nelle proposte normative. Principali traguardi normativi e di qualità per i tubi medici in poliimmide Valutazione biologica ISO 10993 - test di citotossicità, sensibilizzazione, reattività intracutanea e tossicità sistemica applicabili alla classificazione di contatto del dispositivo Test sulla plastica USP Classe VI - test di iniezione sistemica e di impianto per confermare l'inerzia biologica Sistema di gestione della qualità ISO 13485 - lo standard di qualità produttiva richiesto ai fornitori di componenti di dispositivi medici Tracciabilità delle materie prime - tracciabilità documentata da lotto a lotto della resina poliimmidica e di qualsiasi additivo composito come richiesto da FDA 21 CFR Parte 820 e EU MDR 2017/745 Profilo degli estraibili e dei leachables - caratterizzazione chimica di potenziali estraibili in condizioni di uso simulato, sempre più richiesta dalle agenzie di regolamentazione per la presentazione di dispositivi di classe II e III Approvvigionamento dei produttori di cateteri Tubi in poliimmide For Catheters dovrebbe richiedere un pacchetto completo di dati sui materiali, inclusi rapporti sui test di biocompatibilità, certificati di conformità delle materie prime e documentazione di convalida del processo. Questa documentazione costituisce una parte fondamentale del fascicolo tecnico del produttore del dispositivo per le richieste normative a livello globale. Crescita del mercato: domanda di tubi in poliimmide nel settore medico Il mercato globale dei tubi polimerici medicali ad alte prestazioni ha seguito una traiettoria di crescita sostenuta, guidata dall’espansione dei volumi di procedure minimamente invasive, dall’invecchiamento della popolazione globale e dallo sviluppo continuo di terapie basate su cateteri di prossima generazione, tra cui interventi cardiaci strutturali, chirurgia assistita da robot e sistemi di somministrazione di farmaci a circuito chiuso. All’interno di questo mercato più ampio, Tubi in poliimmide Medical Applications rappresentano uno dei sottosegmenti in più rapida crescita. Crescita prevista: mercato dei tubi medici in poliimmide (indice: 2019 = 100) 100 125 150 175 200 2019 2020 2021 2022 2023 2025 2027E Stima Proiettato I valori 2025-2027 sono stime lungimiranti basate sulle traiettorie di crescita del settore. Anno base dell'indice 2019 = 100. L'indice di crescita di cui sopra riflette a tasso di crescita annuo composto (CAGR) pari a circa il 12-14% per il segmento dei tubi medicali in poliimmide dal 2019 fino alla metà degli anni ’20. I fattori chiave della domanda includono l’espansione globale dei volumi di procedure neurointerventstiche, in particolare per il trattamento dell’ictus e la gestione degli aneurismi cerebrali, nonché l’adozione sempre più rapida di procedure di ablazione elettrofisiologica per il trattamento della fibrillazione atriale. L’accelerazione prevista dal 2025 in poi riflette la crescente adozione di sistemi di cateteri robotici e di dispositivi cardiaci strutturali di prossima generazione. La traiettoria ascendente del grafico a linee conferma che i vantaggi tecnici della poliimmide si stanno traducendo in uno slancio commerciale misurabile lungo tutta la catena di fornitura dei dispositivi medici. Capacità di elaborazione e personalizzazione Per gli OEM di cateteri e gli ingegneri dei dispositivi, la disponibilità di servizi di lavorazione avanzati per i tubi in poliimmide è importante quanto le proprietà intrinseche del materiale. La capacità di approvvigionamento Tubi in poliimmide di piccolo diametro in configurazioni personalizzate - combinazioni OD/ID specifiche, profili di rigidità mirati, strati coestrusi o costruzioni composite incollate - riduce direttamente i tempi di sviluppo e la necessità di un'infrastruttura interna per la lavorazione dei materiali. Le principali capacità di lavorazione offerte dai produttori avanzati di tubi in poliimmide includono l'estrusione di tubi singoli e multistrato con diametro esterno compreso tra meno di 0,1 mm e oltre 5 mm; taglio di precisione e lavorazione laser per la preparazione pulita delle estremità; formatura, svasatura e incollaggio delle punte per componenti pronti per l'assemblaggio; e servizi di rivestimento per aggiungere finiture superficiali idrofile o idrofobe come richiesto dall'applicazione del catetere. La combinazione di competenze in estrusione, rivestimento e post-elaborazione in un unico fornitore riduce la complessità della catena di fornitura e consente un'iterazione della progettazione più rapida durante i cicli di sviluppo dei dispositivi. Ningbo Linstant Polymer Materials Co., Ltd., fondata nel 2014 e operante con un team di oltre 400 dipendenti , ha costruito la sua piattaforma produttiva proprio attorno a questo modello integrato. La loro attenzione su Fornitura di tubi medicali OEM/ODM - combinando il processo di estrusione, il rivestimento e la post-elaborazione sotto lo stesso tetto, li posiziona per supportare i produttori di cateteri dal prototipo iniziale fino alla produzione commerciale, con una qualità del prodotto costante e un controllo del processo documentato in ogni fase. I produttori di dispositivi medici che lavorano con tubi in poliimmide beneficiano di decenni di esperienza combinata nella lavorazione dei polimeri e del loro impegno per la precisione, la sicurezza e le diverse capacità di lavorazione. Considerazioni sulla progettazione quando si specificano i tubi in poliimmide Gli ingegneri che specificano i tubi in poliimmide per le applicazioni di cateteri dovrebbero valutare sistematicamente i seguenti parametri prima di finalizzare la selezione del materiale e le specifiche del tubo: Tabella 2: Elenco di controllo delle specifiche di progettazione per la selezione del tubo del catetere in poliimmide Parametro Considerazione sulla progettazione Gamma tipica Diametro esterno Vincoli anatomici di accesso, compatibilità della guaina 0,08-5,0 millimetri Spessore della parete Massimizzazione del lume rispetto al requisito della pressione di scoppio 12-300 u.m Numero di lumen I cateteri multifunzione possono richiedere 2-5 lumen 1-5 Profilo di rigidità Rigidità prossimale per la spinta, flessibilità distale per la navigazione Rastremato o segmentato Trattamento superficiale Rivestimento idrofilo, rivestimento in PTFE o PI nudo Dipendente dall'applicazione Compatibilità con la sterilizzazione EO, gamma, raggio elettronico; PI generalmente tollera tutti e tre Preferibili EO e gamma La specifica corretta di questi parametri in anticipo impedisce costose modifiche alla progettazione in fase avanzata. Gli ingegneri dovrebbero anche considerare se l'applicazione comporta l'esposizione a mezzi di contrasto, soluzioni saline, soluzioni eparinizzate o agenti di contrasto a pressioni elevate: tutti scenari che la poliimmide gestisce bene ma che dovrebbero essere documentati nel record degli input di progettazione come parte di un solido processo di controllo della progettazione allineato ai requisiti ISO 13485. Domande frequenti Q1: Cosa rende i tubi in poliimmide adatti ai cateteri medici? La poliimmide offre una combinazione unica di pareti ultrasottili, elevata resistenza alla trazione ed eccellente stabilità chimica. Queste proprietà consentono ai progettisti di cateteri di massimizzare lo spazio del lume interno mantenendo l'integrità strutturale necessaria per una navigazione vascolare sicura. Q2: Quanto sottili possono essere le pareti dei tubi in poliimmide per i dispositivi medici? I tubi in poliimmide di grado medico possono essere prodotti con spessori di parete fino a circa 12 micron. Questo è significativamente più sottile del PTFE (~150 um), PEEK (~100 um) o nylon (~80 um) a dimensioni comparabili, consentendo una maggiore efficienza del lume nei cateteri di piccolo profilo. Q3: Il tubo in poliimmide è biocompatibile per l'uso del catetere? SÌ. I materiali in poliimmide di grado medico sono valutati secondo gli standard ISO 10993 e USP Classe VI. La struttura aromatica chimicamente inerte del polimero non rilascia facilmente plastificanti o prodotti di degradazione in condizioni fisiologiche, supportandone l'idoneità per applicazioni con dispositivi a contatto con il sangue. Q4: Cos'è il tubo composito PI/PTFE e quando viene utilizzato? Tubi compositi PI/PTFE combines a PTFE inner lining with a polyimide structural outer layer. It is used when catheter applications require both low friction for smooth guidewire passage and structural rigidity to prevent deformation - common in neurovascular and coronary micro-catheter designs. Q5: È possibile personalizzare i tubi in poliimmide per i progetti di cateteri OEM? SÌ. I fornitori OEM/ODM professionali offrono tubi in poliimmide in combinazioni OD/ID personalizzate, configurazioni multi-lume, vari profili di rigidità e con rivestimenti superficiali opzionali. Le specifiche personalizzate sono supportate dal prototipo fino alla produzione commerciale su vasta scala con controlli di processo documentati. D6: Come si confrontano i tubi in poliimmide di piccolo diametro con i polimeri medicali standard? Con diametro esterno inferiore al millimetro, la poliimmide mantiene una resistenza all'attorcigliamento e una resistenza della colonna significativamente migliori rispetto al silicone o al poliuretano morbido. A differenza della maggior parte dei polimeri, la poliimmide non richiede trecciatura o rinforzo per ottenere la resistenza della colonna con diametri molto piccoli, semplificando la costruzione del catetere e riducendo la sezione trasversale totale dei componenti.

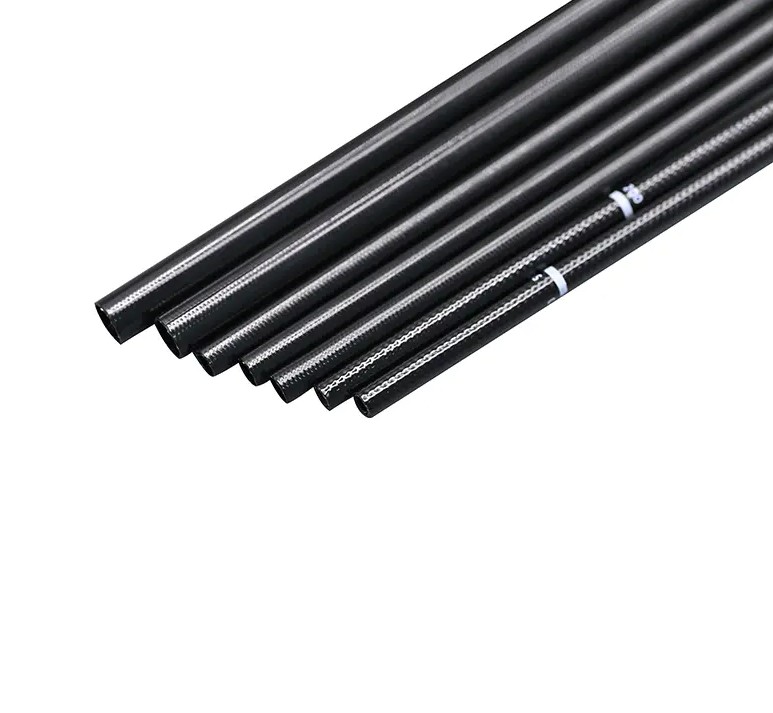

Per le applicazioni di cateteri in cui la resistenza all'attorcigliamento, la trasmissione della coppia e la tolleranza alla pressione non sono negoziabili, il tubo del catetere rinforzato è la scelta chiara rispetto alle alternative non rinforzate . Che il requisito sia la navigazione attraverso un'anatomia tortuosa, un'erogazione sostenuta ad alta pressione o una spinta costante su lunghe lunghezze dell'asta, la selezione della giusta struttura di rinforzo (treccia, spirale o ibrida) determina direttamente le prestazioni del dispositivo e la sicurezza del paziente. Questa guida illustra tutti i principali punti decisionali: tipo di rinforzo, materiale di base, configurazione delle pareti e compromessi specifici dell'applicazione, in modo che i team di ingegneri possano passare con sicurezza dalle specifiche alla qualificazione del fornitore. Perché il rinforzo è essenziale nella progettazione moderna dei cateteri I tubi polimerici non rinforzati collassano sotto compressione laterale, si attorcigliano in corrispondenza di curve strette e perdono la fedeltà della coppia su lunghi tratti. Queste modalità di fallimento sono inaccettabili nei cateteri interventistici, nelle guaine guida e negli accessori endoscopici dove il controllo preciso sulla punta distale è fondamentale. Tubi rinforzati intrecciati e le costruzioni rinforzate con serpentine risolvono questi problemi incorporando uno strato strutturale all'interno della parete del tubo. Il risultato è un tubo che mantiene la geometria del lume sotto stress, trasmette la forza di rotazione in modo efficiente lungo la sua lunghezza e resiste alle pressioni interne che potrebbero rompere gli equivalenti non rinforzati. I principali vantaggi prestazionali dei tubi per catetere rinforzati includono: Resistenza alla piega — mantiene la pervietà del lume nei raggi di curvatura che farebbe collassare il tubo non rinforzato. Risposta di coppia — La trasmissione della coppia 1:1 consente un preciso sterzo della punta distale dall'impugnatura prossimale. Tolleranza alla pressione di scoppio — Le pareti rinforzate supportano pressioni da 300 psi a oltre 1.200 psi a seconda della costruzione. Stabilità dimensionale — l'ID del lume rimane costante in condizioni di compressione esterna o vuoto. Treccia vs bobina: scegliere la giusta architettura di rinforzo Le due architetture di rinforzo primarie – intrecciata e elicoidale (molla) – offrono profili meccanici fondamentalmente diversi. Per scegliere tra di essi è necessario comprendere la domanda meccanica dominante dell'applicazione. Tubi rinforzati intrecciati Dentro tubo rinforzato intrecciato , i filamenti di acciaio inossidabile o poliestere sono intrecciati con un angolo di treccia controllato, generalmente compreso tra 45° e 75°, attorno a un mandrino prima che venga applicato il rivestimento esterno. L’angolo della treccia governa direttamente l’equilibrio tra trasmissione della coppia e flessibilità longitudinale: A angolo della treccia più alto (più vicino a 75°) aumenta la forza del cerchio e la resistenza alla pressione di scoppio. A angolo della treccia inferiore (più vicino a 45°) migliora la trasmissione della coppia e la rigidità assiale. La treccia in acciaio inossidabile (più comune, 304 o 316L) supporta pressioni di scoppio superiori 1.000 PSI nei diametri tipici dello stelo del catetere. La treccia in poliestere offre una resistenza sufficiente per applicazioni a bassa pressione pur mantenendo la compatibilità con la risonanza magnetica. Tubi rinforzati con bobina (molla). Il rinforzo della bobina utilizza un filo avvolto elicoidale incorporato nella parete del tubo. Questa struttura eccelle in termini di resistenza alle piegature e robustezza della colonna, pur preservando la flessibilità. La bobina a passo aperto consente al tubo di comprimersi e allungarsi senza perdere la pervietà del lume, caratteristica particolarmente utile nei design con stelo endoscopico e flessibile. Offerte di tubi a spirale resistenza alla piega superiore ad angoli di curvatura stretti rispetto alla treccia. La trasmissione della coppia è inferiore rispetto alla treccia: la bobina non è ideale per applicazioni che richiedono un controllo rotazionale preciso. Le costruzioni ibride a spirale-treccia combinano entrambi gli strati per ottenere sia la resistenza alle piegature che l'elevata fedeltà della coppia nei dispositivi di accesso anatomico complesso. Proprietà Tubi rinforzati intrecciati Tubi rinforzati con spirale Ibrido (bobina a treccia) Trasmissione della coppia Eccellente Moderato Molto buono Resistenza al nodo Bene Eccellente Eccellente Pressione di scoppio Molto alto Moderato Alto Flessibilità Bene Molto buono Bene Compatibilità con la risonanza magnetica Dipende dal materiale del filo Dipende dal materiale del filo Dipende dal materiale del filo Applicazione tipica Cateteri guida, guaine introduttrici Endoscopi, alberi flessibili Cateteri orientabili, accesso complesso Tabella 1: Confronto delle prestazioni di strutture di rinforzo a treccia, a spirale e ibride Tubi medicali multistrato: come la costruzione delle pareti determina le prestazioni Tubi medicali multistrato consente a ciascun strato della parete del corpo del catetere di svolgere una funzione distinta, consentendo combinazioni di prestazioni che un tubo monostrato e monomateriale non può ottenere. Una tipica costruzione di catetere rinforzato a tre strati è costituita da: Dentroner liner — tipicamente PTFE o FEP, che fornisce una superficie a basso attrito per il passaggio del filo guida o del dispositivo, con un coefficiente di attrito pari a 0,04. Strato di rinforzo — treccia, bobina o struttura ibrida in acciaio inossidabile incorporata in uno strato adesivo o direttamente collegata al rivestimento interno e al rivestimento esterno. Giacca esterna — PEBAX, nylon o poliuretano, selezionato per bilanciare flessibilità, legabilità e caratteristiche superficiali come l'adesione idrofila del rivestimento. È possibile ottenere profili di rigidità variabili cambiando il materiale del rivestimento esterno lungo la lunghezza dello stelo, ad esempio utilizzando un PEBAX72D più rigido all'estremità prossimale che si assottiglia in un PEBAX35D più morbido sulla punta distale. Questo design di rigidità gradiente è una caratteristica distintiva dei cateteri guida e dei microcateteri ad alte prestazioni. Pressione di scoppio tipica per costruzione di rinforzo (psi) Pressione di scoppio (psi) 200 400 600 800 1000 1200 150 Non rinforzato 500 Bobina 1050 Treccia (SS) 850 Ibrido Dentrodicative burst pressure ranges by reinforcement type; actual values depend on OD, wall thickness, and material Tubi medicali resistenti alle pieghe: come interagiscono la geometria della piegatura e la costruzione L'attorcigliamento si verifica quando la sollecitazione di compressione sulla parete interna di una curva supera la capacità strutturale del tubo. Tubo medicale resistente alle pieghe risolve questo problema attraverso una combinazione di geometria della parete, struttura di rinforzo e selezione dei materiali. Il parametro critico è il raggio di curvatura minimo (MBR): la curvatura più stretta che un tubo può sostenere senza attorcigliamenti o deformazioni permanenti. Parametri pratici: Non rinforzato PEBAX tubing (OD 5F): MBR approximately 25–35 mm . Bobina-reinforced PEBAX tubing (same OD): MBR reduced to approximately 10–15 mm . Tubi in nylon rinforzato con treccia: MBR circa 15–20 mm con una pressione di scoppio sostanzialmente più elevata rispetto alle alternative alla bobina. Anche il rapporto spessore della parete/diametro esterno gioca un ruolo significativo. Tubo con a rapporto parete-OD pari a 0,15 o superiore generalmente dimostra una resistenza alla piega significativamente migliore rispetto alle costruzioni a pareti sottili, al prezzo di un rapporto lumen/OD inferiore. Per le applicazioni che richiedono l'accesso attraverso l'anatomia con angoli di piega superiori a 90°, come l'accesso coronarico transradiale o la puntura transettale, le costruzioni ibride bobina-treccia rappresentano la soluzione ingegneristica più affidabile. Tubi rinforzati ad alta pressione: considerazioni sulla progettazione per applicazioni impegnative Tubi rinforzati ad alta pressione è richiesto in applicazioni quali porte di iniezione elettrica, cateteri per l'erogazione del mezzo di contrasto e alberi di gonfiaggio di palloncini ad alta pressione. Queste applicazioni possono imporre pressioni interne di Da 300 a 1.200 PSI — valori che richiedono una precisa ingegnerizzazione dello strato di rinforzo. Quattro variabili di progettazione controllano le prestazioni della pressione di scoppio nei tubi del catetere rinforzati: Diametro del filo — Il filo più spesso aumenta la pressione di scoppio ma riduce la flessibilità. I diametri del filo di acciaio inossidabile compresi tra 0,03 mm e 0,10 mm coprono la maggior parte delle applicazioni di cateteri. Conteggio delle scelte (densità della treccia) — un numero maggiore di prese (più incroci di filo per pollice) aumenta la resistenza del telaio. Intervalli tipici: 30–80 scelte per pollice (PPI). Numero di portafili — più portanti aumentano la copertura del muro e le prestazioni di burst. La treccia a 16 portanti è standard; Le costruzioni a 32 portanti offrono una copertura più elevata per applicazioni impegnative ad alta pressione. Materiale e incollaggio della giacca — la guaina esterna deve incapsulare completamente la treccia per evitare la delaminazione sotto pressione. L'incollaggio a rifusione termica è il processo standard per l'adesione del rivestimento ad alta integrità. Matrice di selezione basata sull'applicazione per i tubi del catetere rinforzati La tabella seguente mappa le applicazioni comuni dei cateteri in base all'architettura di rinforzo, ai materiali di base e agli obiettivi prestazionali chiave appropriati. Applicazione Tipo di rinforzo Materiale della giacca Requisito chiave Catetere guida Treccia SS Nylon/PEBAX Coppia, pressione di scoppio Microcatetere Treccia SS (fine wire) PEBAX35D–55D Flessibilità, trackability Dentrotroducer Sheath Treccia o Bobina PEBAX / Poliuretano Resistenza alla piega, column strength Catetere per iniezione di contrasto Alto-density SS Braid Nylon12 Alto pressure (800–1200 psi) Accessorio endoscopico Bobina PEBAX / Silicone Raggio di curvatura stretto, flessibilità Asta del catetere orientabile Ibrido (bobina a treccia) Gradiente PEBAX Resistenza alla torsione Tabella 2: Architettura del rinforzo e selezione dei materiali in base all'applicazione del catetere Profili di rigidità variabile: flessibilità corrispondente lungo l'albero Uno degli aspetti clinicamente più importanti – e spesso sottospecificati – del design del catetere rinforzato è la transizione di rigidità lungo la lunghezza del corpo. Un catetere uniformemente rigido funziona male in un'anatomia tortuosa. Un catetere uniformemente morbido non ha la possibilità di spingerlo per avanzare attraverso la resistenza. Il design moderno del corpo del catetere utilizza la gestione della rigidità zonale attraverso diverse tecniche: Transizioni graduate della giacca PEBAX — da PEBAX 72D (prossimale) a PEBAX25D (punta distale) in 2–4 zone distinte, riducendo la rigidità di un fattore 3–5× lungo l'asta. Copertura della treccia variabile — riducendo il conteggio dei prelievi o del trasportatore verso l'estremità distale, si ammorbidisce la sezione della punta preservando la risposta della coppia nell'albero centrale. Modifiche selettive del passo della bobina — Il passo della bobina più ampio nella sezione distale crea una zona della punta più morbida e conformabile. Profilo di rigidità lungo il corpo del catetere (illustrativo) Rigidità relativa Prossimale Metà albero Punta distale Basso Metà Alto Uniforme PEBAX 72D PEBAX55D PEBAX 35D PEBAX 25D Profilo di rigidità gradiente illustrativo utilizzando transizioni zonali della giacca PEBAX Trattamenti e rivestimenti superficiali che migliorano le prestazioni dei tubi rinforzati La superficie esterna del tubo rinforzato del catetere può essere ulteriormente ingegnerizzata attraverso trattamenti superficiali per migliorare le prestazioni cliniche: Rivestimento idrofilo — riduce l'attrito superficiale fino al 90% quando bagnato, consentendo una navigazione più fluida attraverso i vasi e riducendo i traumi vascolari. Rivestimento idrofobo (PTFE). — fornisce una superficie antiaderente che resiste all'adesione del sangue e riduce il rischio di formazione di trombi nelle applicazioni a permanenza prolungata. Trattamenti superficiali antimicrobici — rilevante per i cateteri a permanenza a lungo termine in cui la mitigazione del rischio di infezione è una priorità clinica e normativa. Marker o striping radiopachi — I composti incorporati di solfato di bario o triossido di bismuto consentono la visualizzazione fluoroscopica della posizione del catetere senza aggiungere rigidità significativa allo stelo. Requisiti normativi e di qualità per la fornitura di tubi per catetere rinforzati L'approvvigionamento di tubi per catetere rinforzati per dispositivi medici regolamentati richiede più della semplice conformità dimensionale. I produttori di dispositivi dovrebbero verificare quanto segue da qualsiasi fornitore di tubi: Sistema di gestione della qualità certificato ISO 13485 che copre la fabbricazione di trecce/bobine, coestrusione e post-elaborazione. Produzione in camera bianca conforme alle GMP (classe ISO 7 o 8) per la produzione a controllo particolato. Documentazione di validazione del processo (IQ/OQ/PQ) con evidenza campionaria statistica della consistenza dimensionale e meccanica. Dati di biocompatibilità conformi alla norma ISO 10993 per tutti i materiali a contatto con il tessuto o il sangue del paziente. Tracciabilità completa delle materie prime (numeri di lotto di resina e filo, certificati di conformità e registri di ispezione in corso) per supportare l'invio di file tecnici 510(k), PMA o CE. Informazioni su LINSTANT Dalla sua fondazione nel 2014, NINGBO LINSTANT POLIMERI MATERIALI CO., LTD. è specializzata nella tecnologia di lavorazione per estrusione, rivestimento e post-lavorazione di tubi in polimeri medicali. Il nostro impegno nei confronti dei produttori di dispositivi medici è il nostro impegno per la precisione, la sicurezza, le diverse capacità di sviluppo dei processi e la coerenza dei risultati. LINSTANT ha un laboratorio di purificazione che si estende quasi 20.000 mq ed è conforme ai requisiti GMP. Le nostre strutture includono 15 linee di estrusione importate con viti di varie dimensioni e capacità di coestrusione a singolo/doppio/tri strato, otto linee di estrusione PEEK, due linee di stampaggio a iniezione, quasi 100 set di attrezzature per tessitura/molleggio/rivestimento e quaranta set di attrezzature per saldatura e formatura. Queste risorse garantiscono collettivamente un'efficiente capacità di evasione degli ordini. Ambito aziendale: I nostri prodotti coprono un'ampia gamma di dimensioni, inclusi tubi estrusi a singolo/multistrato, tubi a singolo/multi-lume, tubi per palloncini a singolo/doppio/tri strato, guaine rinforzate a spirale/intrecciate, tubi PEEK/PI in materiale tecnico speciale e varie soluzioni di trattamento superficiale. Domande frequenti Q1: Cos'è il tubo rinforzato intrecciato e come è realizzato? I tubi rinforzati intrecciati vengono prodotti intrecciando filamenti di acciaio inossidabile o poliestere su un mandrino con un angolo di treccia controllato, quindi applicando un rivestimento polimerico sulla treccia tramite estrusione o riflusso termico. Il risultato è una struttura multistrato con pressione di scoppio e trasmissione della coppia significativamente più elevate rispetto ai tubi non rinforzati dello stesso diametro esterno. Q2: Qual è la differenza tra il tubo medicale resistente alle pieghe e il tubo per catetere standard? Il tubo del catetere standard si attorciglia se piegato oltre il raggio di curvatura minimo, comprimendo il lume e bloccando il passaggio del fluido o del dispositivo. I tubi medicali resistenti alle pieghe utilizzano un rinforzo a spirale o treccia per sostenere la parete del tubo contro la deformazione, mantenendo la pervietà del lume agli angoli di piegatura e ai raggi che causerebbero il cedimento dei tubi standard. Q3: Quando dovrei utilizzare un tubo medicale multistrato anziché una struttura a strato singolo? Tubi medicali multistrato is indicated when no single material can simultaneously meet all performance requirements. For example, when a catheter must have a low-friction inner surface for guidewire passage (PTFE liner), embedded structural reinforcement, and a bondable outer surface for tip attachment or hydrophilic coating (PEBAX jacket) — a multi-layer construction is the engineered solution. Q4: Quale pressione di scoppio può raggiungere il tubo rinforzato ad alta pressione? Tubi rinforzati ad alta pressione using stainless steel braid with 32 carriers, high pick density, and a Nylon 12 jacket can achieve burst pressures exceeding 1,200 psi in standard catheter shaft diameters (4F–8F). Actual performance depends on wire diameter, braid angle, jacket material, and tubing OD — all of which should be confirmed through prototype testing during development. D5: È possibile rendere compatibile con la risonanza magnetica il tubo del catetere rinforzato? SÌ. Il tubo del catetere rinforzato compatibile con la risonanza magnetica sostituisce il filo di acciaio inossidabile con alternative non ferromagnetiche come filamenti di poliestere, PEEK o nitinol. Il tubo intrecciato in poliestere è la scelta più comune per i progetti di cateteri condizionati per MRI, sebbene offra una pressione di scoppio inferiore rispetto alle costruzioni a treccia di acciaio inossidabile di geometria equivalente.

Quando si sceglie tra tubo per palloncino medico e i tubi per catetere standard, la risposta dipende dall'applicazione clinica, ma per le procedure che richiedono dilatazione controllata, mantenimento preciso della pressione o sistemi complessi di palloncini per catetere, tubo del palloncino supera costantemente le prestazioni dei tubi per catetere standard . Questo articolo analizza le principali differenze, le opzioni dei materiali, i parametri di riferimento delle prestazioni e i criteri di selezione per aiutare gli ingegneri dei dispositivi medici e i team di approvvigionamento a prendere decisioni informate. Cos'è Tubi per palloncini medici e in cosa differisce dal tubo catetere standard? Tubo per palloncino è progettato specificatamente per cicli di gonfiaggio e sgonfiaggio a pressione controllata. Deve resistere a sollecitazioni meccaniche ripetute, mantenere l'accuratezza dimensionale durante l'espansione e ritornare alla sua forma originale dopo lo sgonfiaggio. Il tubo del catetere standard, al contrario, è progettato principalmente per il trasporto di fluidi: dà priorità alla resistenza all'attorcigliamento, alla flessibilità e alla pervietà del lume piuttosto che alle prestazioni di espansione radiale. Le differenze strutturali sono significative: Tubo per palloncino uses coestrusione multistrato (singolo/doppio/tristrato) per ottimizzare l'elasticità della parete e la tolleranza alla pressione di scoppio. Il tubo del catetere standard utilizza in genere l'estrusione a strato singolo con treccia rinforzata o avvolgimento per la spinta. Tubo del palloncino per catetere deve soddisfare specifici valori di pressione di scoppio, che comunemente vanno da 6 atm a oltre 20 atm a seconda dell'applicazione. Le tolleranze sullo spessore delle pareti dei tubi dei palloncini sono generalmente mantenute a ±0,01 mm o meno per garantire una geometria di gonfiaggio prevedibile. Caratteristica Tubi per palloncini medici Tubo per catetere standard Funzione primaria Inflazione/dilatazione controllata Passaggio fluido/filo Struttura della parete Coestrusione multistrato Strato singolo o rinforzato Intervallo di pressione di scoppio 6–30 atm Di solito non valutato Tolleranza al muro ±0,01 mm o più stretto ±0,05–0,10 mm tipico Opzioni materiali Nylon, PTFE, ANIMALE DOMESTICO, PEBAX PEBAX, poliuretano, silicone Tabella 1: Differenze principali tra il tubo per palloncino medicale e il tubo per catetere standard I materiali contano: perché i tubi per palloncini in PTFE e le strutture multistrato sono leader nel settore La selezione del materiale è la decisione di maggior impatto nella progettazione dei tubi per palloncini. I quattro materiali più comunemente utilizzati comportano ciascuno distinti compromessi in termini di prestazioni: Tubo per palloncino in PTFE Tubo per palloncino in PTFE offre un'eccezionale inerzia chimica, un coefficiente di attrito molto basso (circa 0,04) e un'eccezionale biocompatibilità. È la scelta preferita per le applicazioni in cui la lubrificazione e la non reattività sono fondamentali, come i lumi dei fili guida coronarici e i sistemi a palloncino a eluizione di farmaco. Tuttavia, il PTFE è relativamente non conforme, il che ne limita l’uso in applicazioni che richiedono una significativa espansione radiale. Nylon e poliammide I tubi per palloncini a base di nylon offrono un ottimo equilibrio tra resistenza allo scoppio, flessibilità e lavorabilità. Il nylon 12 e il nylon 11 sono ampiamente utilizzati nella fabbricazione di palloncini per angioplastica perché supportano profili di palloncini sia semi-conformi che non-conformi. Pressioni di scoppio di 14-20 atm sono normalmente ottenibili con uno spessore di parete e una configurazione di strato adeguati. ANIMALE DOMESTICO (polietilene tereftalato) Il PET è il gold standard per i tubi per palloncini non conformi. Offre una compliance radiale minima dopo la formatura ed è comunemente utilizzato in applicazioni vascolari cardiache e periferiche ad alta pressione. I palloncini in PET mantengono il diametro nominale sotto pressione, offrendo risultati prevedibili nel trattamento delle lesioni calcificate. PEBAX (ammide a blocchi di polietere) PEBAX è ampiamente apprezzato per i palloncini cedevoli grazie alle sue proprietà elastomeriche e all'eccellente resistenza alla fatica. Supporta un profilo del palloncino più morbido e conformabile, particolarmente adatto per palloncini per occlusione e per alcune applicazioni gastrointestinali. I gradi PEBAX vanno da Shore 25D a 72D, offrendo un'ampia flessibilità di progettazione. Confronto della pressione di scoppio del materiale (intervallo tipico, atm) Pressione di scoppio (atm) 5 10 15 20 8 PTFE 17 Nylon 20 PET 12 PEBAX Pressione di scoppio massima tipica in base al materiale del tubo del palloncino (valori indicativi; le specifiche effettive dipendono dalla geometria e dal design) Tubi medicali personalizzati: quando i profili standard non bastano Molti dispositivi basati su cateteri di prossima generazione richiedono tubi medici personalizzati che va oltre le specifiche standard. Le soluzioni personalizzate di tubi per palloncini sono fondamentali quando: Il dispositivo richiede diametri esterni non standard — quali profili submillimetrici per uso pediatrico o neurovascolare. Il palloncino deve integrare i rivestimenti dei farmaci o trattamenti superficiali specializzati post-estrusione. L'applicazione richiede configurazioni multi-lume — ad esempio, un lume di gonfiaggio separato accanto a un lume del filo guida all'interno dello stesso albero. Per la visibilità fluoroscopica sono necessari codici colore, strisce radiopache o marcatori. Le richieste normative richiedono la convalida documentata del processo e la tracciabilità dei lotti di materie prime. I produttori in grado di effettuare la coestrusione a tre strati e la produzione conforme a GMP possono supportare gamme di diametro esterno fino a Da 0,3 mm a oltre 10 mm , con spessori delle pareti da 0,05 mm a 1,5 mm, offrendo ai progettisti ampia libertà di ottimizzare le prestazioni meccaniche e funzionali. Metriche delle prestazioni che contano nella scelta del tubo a palloncino del catetere Nel valutare tubo del palloncino del catetere per un'applicazione specifica, cinque parametri prestazionali dovrebbero guidare la decisione: 1. Profilo di conformità I palloncini conformi si espandono di diametro all'aumentare della pressione: utili per attività di occlusione e approssimazione. I palloncini non conformi mantengono un diametro fisso e sono preferiti per una dilatazione precisa della lesione. I palloncini semi-conformi offrono una via di mezzo. La scelta del profilo di conformità sbagliato per una domanda influisce direttamente sugli esiti procedurali. 2. Pressione di scoppio e margine di sicurezza La pressione di scoppio nominale (RBP) è la pressione alla quale Il 99,9% dei palloncini non scoppierà con una sicurezza del 95%, secondo la guida ISO 10555. Un margine di sicurezza di almeno il 15–20% superiore alla pressione di esercizio nominale è una pratica standard nelle applicazioni cardiache e vascolari. 3. Coerenza dimensionale Il tubo del palloncino con uno spessore di parete incoerente determina un gonfiaggio asimmetrico: un rischio per la sicurezza in qualsiasi procedura vascolare. Linee di estrusione di precisione dotate di sistemi di misura micrometrici laser può mantenere le tolleranze OD entro ±0,01 mm in tempo reale. 4. Resistenza alla fatica I cateteri a palloncino riutilizzabili o i dispositivi utilizzati in scenari di gonfiaggio multiplo devono superare i test di fatica ciclici. Il PEBAX e alcuni gradi di nylon mostrano una durata a fatica superiore 500 cicli di inflazione senza degrado misurabile delle prestazioni nei test controllati. 5. Compatibilità con la sterilizzazione I materiali dei tubi del palloncino devono essere compatibili con il metodo di sterilizzazione utilizzato: EO (ossido di etilene), irradiazione gamma o fascio elettronico. PTFE e PET funzionano bene con tutti e tre i metodi. Alcuni gradi PEBAX potrebbero richiedere una qualificazione della dose di irradiazione per confermare l'assenza di degradazione delle proprietà meccaniche. Resistenza alla fatica per materiale (cicli di gonfiaggio, indicativo) Cicli (×100) 1 2 3 4 5 PTFE Nylon PET PEBAX 150 350 250 500 Prestazione indicativa del ciclo di fatica per materiale; i risultati effettivi variano a seconda delle condizioni di progettazione e di prova Guida alla selezione basata sull'applicazione per tubi per palloncini Aree cliniche diverse impongono requisiti diversi ai tubi dei palloncini. La tabella seguente fornisce una pratica mappatura dall'applicazione al materiale per i casi d'uso comuni del palloncino per catetere: Applicazione Materiale preferito Tipo di conformità Pressione tipica Angioplastica coronarica Nylon/ANIMALE DOMESTICO Non conforme 12-20 atm Vascolare Periferico Nylon/PEBAX Semiconforme 8–14 atm Dilatazione urologica PEBAX / Silicone Conforme 3–8 atm Dilatazione esofagea PEBAX Conforme 2–6 atm Protezione neurovascolare/embolica PTFE/Nylon Non conforme 6–12 atm Palloncino rivestito di farmaco PTFE/Nylon Semiconforme 8–16 atm Tabella 2: Materiale consigliato per il tubo del palloncino e tipo di compliance in base all'applicazione clinica Considerazioni sulla qualità della produzione e sulla regolamentazione Per i produttori di dispositivi medici, l’approvvigionamento di tubi per palloncini da un produttore conforme alle GMP non è facoltativo: è un requisito normativo fondamentale. Gli indicatori chiave della qualità della produzione includono: Certificazione ISO13485 per il sistema di gestione della qualità che copre progettazione, estrusione e post-lavorazione. Ambienti di produzione in camere bianche (Classe ISO 7 o 8) per prevenire la contaminazione da particolato durante l'estrusione e la movimentazione. Monitoraggio dimensionale in linea tramite sistemi di misurazione laser per un feedback di qualità in tempo reale. Tracciabilità completa dei materiali, compresi i numeri di lotto della resina, i parametri di lavorazione e i registri di ispezione, per supportare l'invio di file tecnici 510(k) o CE. Documentazione di convalida del processo (IQ/OQ/PQ) per ciascun prodotto di tubi personalizzati per garantire la coerenza tra i lotti di produzione. I produttori che offrono anche funzionalità a valle, come la formatura di palloncini, l'incollaggio delle punte, il rivestimento superficiale e l'assemblaggio, forniscono un valore significativo riducendo la complessità della catena di fornitura e consentendo cicli di iterazione della progettazione più rapidi. Informazioni su LINSTANT Dalla sua fondazione nel 2014, NINGBO LINSTANT POLIMERI MATERIALI CO., LTD. è specializzata nella tecnologia di lavorazione per estrusione, rivestimento e post-lavorazione di tubi in polimeri medicali. Il nostro impegno nei confronti dei produttori di dispositivi medici è il nostro impegno per la precisione, la sicurezza, le diverse capacità di sviluppo dei processi e la coerenza dei risultati. LINSTANT ha un laboratorio di purificazione che si estende quasi 20.000 mq ed è conforme ai requisiti GMP. Le nostre strutture includono 15 linee di estrusione importate con viti di varie dimensioni e capacità di coestrusione a singolo/doppio/tri strato, otto linee di estrusione PEEK, due linee di stampaggio a iniezione, quasi 100 set di attrezzature per tessitura/molleggio/rivestimento e quaranta set di attrezzature per saldatura e formatura. Queste risorse garantiscono collettivamente un'efficiente capacità di evasione degli ordini. Ambito aziendale: I nostri prodotti coprono un'ampia gamma di dimensioni, inclusi tubi estrusi a singolo/multistrato, tubi a singolo/multi-lume, tubi per palloncini a singolo/doppio/tri strato, guaine rinforzate a spirale/intrecciate, tubi PEEK/PI in materiale tecnico speciale e varie soluzioni di trattamento superficiale. Domande frequenti Q1: Qual è la differenza tra tubi per palloncini medicali conformi e non conformi? Il tubo del palloncino compatibile si espande di diametro all'aumentare della pressione di gonfiaggio, rendendolo adatto alle procedure di occlusione e approssimazione. Il tubo del palloncino non conforme mantiene un diametro nominale fisso indipendentemente dall'aumento della pressione al di sopra della pressione di gonfiaggio nominale: viene utilizzato quando è necessaria una dilatazione precisa e controllata di un vaso o di un lume, come nell'angioplastica. Q2: Quali materiali sono più comunemente utilizzati nelle applicazioni di tubi per palloncini in PTFE? Tubo per palloncino in PTFE is most frequently used as a liner or inner layer in multi-layer constructions where lubricity and chemical inertness are prioritized — such as drug-eluting balloons or guidewire-compatible lumens. It is often combined with outer layers of Nylon or PEBAX to add burst strength and flexibility to the overall tubing structure. Q3: È possibile sviluppare tubi medicali personalizzati per diametri esterni molto piccoli? SÌ. I produttori di estrusione avanzati possono produrre tubi medici personalizzati con diametri esterni fino a 0,3 mm, coprendo applicazioni per dispositivi pediatrici, neurovascolari e oftalmici. Il raggiungimento di tolleranze precise su queste scale richiede apparecchiature specializzate per la microestrusione e sistemi di misurazione laser in linea per mantenere la coerenza dimensionale. D4: In che modo la coestrusione a tre strati migliora le prestazioni del tubo del palloncino del catetere? La coestrusione a tre strati consente di ottimizzare ogni strato del tubo del palloncino per una funzione specifica: lo strato interno per il potere lubrificante o la compatibilità chimica, lo strato intermedio per la resistenza strutturale e la pressione di scoppio e lo strato esterno per le proprietà superficiali come la legabilità o l'adesione del rivestimento. Questo approccio consente livelli di prestazioni che non sono ottenibili con l’estrusione a strato singolo. Q5: Quale documentazione devo aspettarmi da un fornitore di tubi per palloncini conforme alle GMP? Un fornitore qualificato deve fornire un certificato di conformità (CoC), registrazioni di tracciabilità dei materiali (numeri di lotto della resina e certificati dei fornitori), rapporti di ispezione dimensionale, registrazioni di convalida del processo (IQ/OQ/PQ) e dati di biocompatibilità che fanno riferimento alla norma ISO 10993. Per i mercati regolamentati, potrebbero essere richiesti anche documenti aggiuntivi come la certificazione ISO 13485 e accordi di qualità specifici per il cliente.

Tubo medico in poliimmide è ideale per applicazioni ad alta temperatura perché mantiene l'integrità strutturale e l'isolamento elettrico a temperature operative continue fino a 250°C (482°F), pur rimanendo flessibile, chimicamente inerte e biocompatibile. A differenza delle alternative in PTFE o nylon, la poliimmide combina la resilienza termica con una struttura a parete ultrasottile, rendendola il materiale preferito per gli steli dei cateteri, gli strumenti chirurgici minimamente invasivi e i dispositivi neurovascolari dove precisione e resistenza al calore sono contemporaneamente fondamentali. Questo articolo esplora le proprietà termiche, meccaniche e chimiche che conferiscono ai tubi medicali in poliimmide il loro vantaggio in ambienti clinici esigenti, supportati da dati tecnici ed esempi di applicazioni reali. Prestazioni termiche: il vantaggio principale dei tubi medici in poliimmide La caratteristica distintiva dei tubi medicali in poliimmide è la sua eccezionale stabilità termica. Le catene polimeriche di poliimmide (PI) contengono legami immidici aromatici che resistono alla degradazione termica ben oltre la capacità della maggior parte dei polimeri flessibili di grado medico. Materiale Temp. uso continuo. Temp. di picco (A breve termine) Compatibile con autoclave Poliimmide (PI) 250°C 300°C Sì PTFE 200°C 260°C Sì Nylon (PA12) 100°C 130°C No Sbirciare 240°C 280°C Sì Tabella 1: Confronto delle prestazioni termiche dei comuni materiali per tubi medicali I cicli di sterilizzazione in autoclave standard funzionano a 121–134°C . I tubi medicali in poliimmide passano attraverso questi cicli senza cambiamenti dimensionali, delaminazione o perdita di proprietà meccaniche: un requisito fondamentale per gli strumenti chirurgici riutilizzabili. (function() { var ctx = document.getElementById('tempChart').getContext('2d'); new Chart(ctx, { type: 'bar', data: { labels: ['Polyimide (PI)', 'PTFE', 'Nylon (PA12)', 'PEEK'], datasets: [{ label: 'Continuous Use Temperature (°C)', data: [250, 200, 100, 240], backgroundColor: ['#0e7c7b', '#38b2ac', '#81e6d9', '#2c7a7b'], borderRadius: 7, borderSkipped: false, }] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Continuous Use Temperature by Material (°C)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, max: 300, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false } } } } }); })(); Costruzione a parete ultrasottile senza sacrificare la resistenza Una delle proprietà clinicamente più significative dei tubi medici in poliimmide è la loro capacità di raggiungere spessori delle pareti fino a 0,0025 mm (2,5 micron) pur mantenendo un'eccezionale resistenza alla trazione e rigidità della colonna. Ciò è impossibile con la maggior parte dei materiali per tubi termoplastici con diametri esterni paragonabili. Per la progettazione di cateteri neurovascolari e cardiaci, ridurre al minimo il diametro esterno massimizzando al contempo la dimensione del lume interno rappresenta una sfida ingegneristica costante. I tubi in poliimmide raggiungono rapporti ID/OD che consentono: Portate del mezzo di contrasto più elevate senza aumentare il profilo del catetere Sistemazione di fili guida in applicazioni neurovascolari di piccolissimo calibro Trauma ridotto durante la navigazione intravascolare Costruzione laminata multistrato che combina trasmissione della coppia e flessibilità La resistenza alla trazione della pellicola di poliimmide per uso medico supera 170MPa , consentendo l’affidabilità strutturale nelle procedure interventistiche impegnative. Resistenza chimica e biocompatibilità in ambienti clinici I tubi medicali in poliimmide dimostrano un'ampia inerzia chimica, resistendo all'esposizione a: Soluzione salina, sangue e fluidi biologici Agenti di contrasto e soluzioni di irrigazione Agenti di sterilizzazione comuni: EtO, irradiazione gamma e autoclave a vapore La maggior parte dei solventi organici e degli acidi a temperatura ambiente La biocompatibilità viene valutata in conformità con ISO10993 standard. I tubi medici in poliimmide soddisfano i requisiti di citotossicità, sensibilizzazione ed emocompatibilità, supportandone l'uso sia in applicazioni di contatto a breve termine che in dispositivi impiantabili. Vale la pena notare che la poliimmide standard assorbe l'umidità nel tempo, il che può influire leggermente sulla precisione dimensionale in ambienti umidi. Per le applicazioni che richiedono una maggiore resistenza all'umidità, si consigliano varianti in poliimmide fluorurata o tubi compositi in poliimmide rivestiti in PTFE. Proprietà di isolamento elettrico a supporto dell'elettrofisiologia e dei dispositivi di ablazione La poliimmide è uno dei pochi materiali flessibili che mantiene rigidità dielettrica superiore a 150 kV/mm anche a temperature elevate. Ciò rende i tubi medici in poliimmide particolarmente adatti per: Cateteri per elettrofisiologia cardiaca (EP) in cui l'isolamento degli elettrodi è fondamentale Steli di catetere per ablazione con radiofrequenza (RF) esposti a energia termica Tubi guida fibra laser in dispositivi fotodinamici e laserterapia Isolamento in piombo impiantabile dove sono richieste prestazioni elettriche a lungo termine Gli elastomeri siliconici e termoplastici standard mostrano una significativa degradazione dielettrica sopra i 150°C. La poliimmide mantiene una resistenza di isolamento prossima al valore basale nell'intero intervallo di temperature operative: un vantaggio fondamentale in termini di sicurezza nelle terapie basate sull'energia. (function() { var ctx2 = document.getElementById('dielectricChart').getContext('2d'); new Chart(ctx2, { type: 'line', data: { labels: ['25°C', '100°C', '150°C', '200°C', '250°C'], datasets: [ { label: 'Polyimide', data: [160, 158, 155, 152, 148], borderColor: '#0e7c7b', backgroundColor: 'rgba(14,124,123,0.10)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5 }, { label: 'Silicone', data: [20, 18, 14, 9, 4], borderColor: '#38b2ac', backgroundColor: 'rgba(56,178,172,0.08)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5, borderDash: [6,3] } ] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Dielectric Strength vs. Temperature (kV/mm)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' }, title: { display: true, text: 'kV/mm', color: '#0e7c7b', font: { size: 13 } } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false }, title: { display: true, text: 'Temperature', color: '#0e7c7b', font: { size: 13 } } } } } }); })(); Principali applicazioni mediche dei tubi in poliimmide La combinazione di tolleranza termica, precisione dimensionale e biocompatibilità posiziona i tubi medici in poliimmide in un ampio spettro di applicazioni interventistiche e diagnostiche: Dispositivi neurovascolari e intracranici I microcateteri utilizzati per accedere al sistema vascolare cerebrale distale richiedono diametri esterni inferiori a 2 French (0,67 mm). I tubi medici in poliimmide consentono tale precisione mantenendo la spinta necessaria per una navigazione sicura attraverso un'anatomia tortuosa. Cateteri per ablazione cardiaca I cateteri RF e per crioablazione espongono lo stelo a ripetuti cicli termici. I tubi in poliimmide resistono a questi cicli senza rotture da fatica, prolungando la longevità del dispositivo in ambienti di laboratorio multiprocedura. Sistemi di somministrazione e infusione di farmaci La sua inerzia chimica impedisce l'adsorbimento o la lisciviazione del farmaco, rendendo i tubi in poliimmide di grado medico adatti per sistemi di somministrazione mirata di farmaci, compresi i cateteri per infusione oncologica. Strumenti chirurgici robotici Gli strumenti chirurgici assistiti da robot richiedono tubi che combinino flessibilità con una precisa trasmissione della coppia. I tubi compositi in poliimmide intrecciato forniscono profili di rigidità controllati adatti ai bracci robotici che operano con protocolli di sterilizzazione ripetuti. Capacità di produzione e personalizzazione Gli efficaci produttori di tubi medicali in poliimmide offrono la personalizzazione OEM/ODM su più parametri per soddisfare i requisiti specifici del dispositivo: Parametro Gamma tipica Impatto dell'applicazione Diametro esterno (OD) 0,1 mm – 6,0 mm Profilo del dispositivo, accesso alla nave Spessore della parete 0,0025 mm – 0,5 mm Dimensioni del lume, flessibilità Durometro / Rigidità Zone da morbide a rigide Coppia, spinta Fodera interna PTFE, rivestimento idrofilo Lubrificazione, compatibilità con i farmaci Intrecciatura SS, Nitinol, treccia di nylon Resistenza alla piega, coppia Tabella 2: Parametri personalizzabili per la produzione OEM/ODM di tubi medici in poliimmide Il tubo composito in poliimmide multistrato, che combina uno strato esterno in poliimmide, un rinforzo intrecciato e un rivestimento in PTFE, rappresenta la configurazione più avanzata per alberi di catetere ad alte prestazioni utilizzati in interventi cardiaci e neurologici complessi. Informazioni su Ningbo Linstant Polymer Materials Co., Ltd. Ningbo Linstant Polymer Materials Co., Ltd. è un produttore e fornitore professionale di tubi medici OEM/ODM, fondato nel 2014. Con una forza lavoro di oltre 400 dipendenti , l'azienda è specializzata nelle tecnologie di lavorazione per estrusione, rivestimento e post-lavorazione di tubi in polimeri medicali. Il nostro impegno nei confronti dei produttori di dispositivi medici si riflette nel nostro precisione, sicurezza, diverse capacità di lavorazione e qualità del prodotto costante — garantire che ogni metro di tubo medicale in poliimmide soddisfi i rigorosi standard dell'attuale settore dei dispositivi interventistici e diagnostici. Domande frequenti .faq-item { border: 1px solid #b2dfdb; border-radius: 8px; margin-bottom: 12px; overflow: hidden; transition: box-shadow 0.2s; } .faq-item:hover { box-shadow: 0 4px 18px rgba(14,124,123,0.13); } .faq-question { background: linear-gradient(90deg, #0e7c7b 0%, #38b2ac 100%); color: #ffffff; font-size: 16px; font-weight: bold; padding: 14px 18px; cursor: pointer; display: flex; justify-content: space-between; align-items: center; user-select: none; transition: background 0.2s; } .faq-question:hover { background: linear-gradient(90deg, #0a5f5e 0%, #2c9e98 100%); } .faq-arrow { font-size: 18px; transition: transform 0.3s; display: inline-block; } .faq-answer { background: #f0fafa; color: #1a3c40; font-size: 16px; padding: 0 18px; max-height: 0; overflow: hidden; transition: max-height 0.35s ease, padding 0.25s; } .faq-answer.open { max-height: 300px; padding: 14px 18px; } .faq-arrow.open { transform: rotate(90deg); } Q1: Quale intervallo di temperature può sopportare continuamente i tubi medici in poliimmide? ▶ I tubi medicali in poliimmide supportano in genere il funzionamento continuo fino a 250°C , con tolleranza all'esposizione a breve termine superiore a 300°C. Ciò lo rende compatibile con la sterilizzazione in autoclave (121–134°C) e con le procedure terapeutiche basate sull'energia come l'ablazione a RF. Q2: I tubi medici in poliimmide sono biocompatibili e sicuri per il contatto con i pazienti? ▶ Sì. I tubi in poliimmide di grado medico vengono valutati per ISO10993 standard di biocompatibilità, che riguardano citotossicità, sensibilizzazione ed emocompatibilità. È ampiamente utilizzato nelle applicazioni di dispositivi intravascolari, intracardiaci e neurovascolari a livello globale. Q3: È possibile personalizzare i tubi medici in poliimmide per modelli specifici di catetere? ▶ Assolutamente. La personalizzazione OEM/ODM è disponibile per diametro esterno, spessore della parete, struttura multistrato (compresi rivestimenti in PTFE o rinforzo a treccia), zone di rigidità e rivestimenti superficiali come finiture idrofile o lubrificanti. Lunghezze personalizzate e specifiche di tolleranza stretta sono funzionalità standard per i produttori di dispositivi medici. Q4: Come si confrontano i tubi in poliimmide medicale con i tubi in PTFE nelle applicazioni ad alta temperatura? ▶ La poliimmide offre una temperatura di uso continuo più elevata (250°C rispetto a 200°C per il PTFE), una resistenza alla trazione superiore (oltre 170 MPa rispetto a circa 20–35 MPa per il PTFE) e uno spessore di parete ottenibile significativamente più sottile. Il PTFE eccelle in termini di inerzia chimica e potere lubrificante, pertanto i tubi compositi che combinano entrambi i materiali vengono spesso utilizzati nei progetti di cateteri ad alte prestazioni. Q5: Quali metodi di sterilizzazione sono compatibili con i tubi medici in poliimmide? ▶ Il tubo medico in poliimmide è compatibile con sterilizzazione con ossido di etilene (EtO), irradiazione gamma e autoclave a vapore (121–134°C). Non si deforma, non si delamina né perde le proprietà meccaniche in condizioni di ciclo di sterilizzazione standard, supportando formati di dispositivi riutilizzabili e monouso. function toggleFaq(el) { var answer = el.nextElementSibling; var arrow = el.querySelector('.faq-arrow'); var isOpen = answer.classList.contains('open'); document.querySelectorAll('.faq-answer').forEach(function(a) { a.classList.remove('open'); }); document.querySelectorAll('.faq-arrow').forEach(function(a) { a.classList.remove('open'); }); if (!isOpen) { answer.classList.add('open'); arrow.classList.add('open'); } }
